Go调度器

宏观看调度器

  • G: goroutine，每个G都代表1个goroutine
  • M: 工作线程，是Go语言定义出来在用户层面描述系统线程的对象 ，每个M代表一个系统线程
  • P: 处理器，它包含了运行Go代码的资源。

3者的简要关系是P拥有G，M必须和一个P关联才能运行P拥有的G。

调度器的功能

协程需要运行在线程之上，线程由CPU进行调度。

在Go中，线程是运行goroutine的实体，调度器的功能是把可运行的goroutine分配到工作线程上。

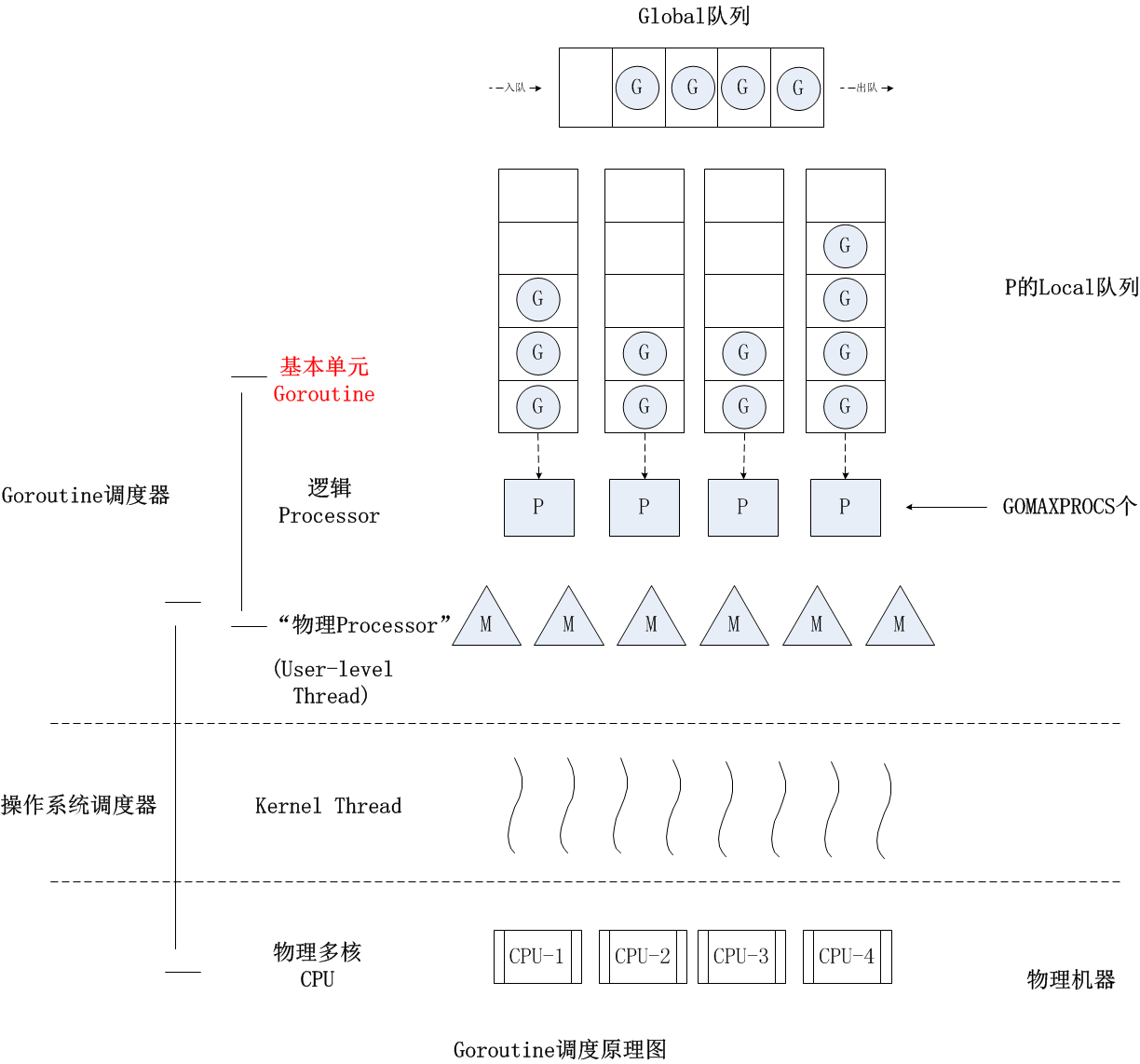

Scheduler的宏观组成


自顶向下是调度器的4个部分：

  • 全局队列（Global Queue）：存放等待运行的G。
  • P的本地队列：同全局队列类似，存放的也是等待运行的G，存的数量有限，不超过256个。新建G’时，G’优先加入到P的本地队列，如果队列满了，则会把本地队列中一半的G移动到全局队列。
  • P列表：所有的P都在程序启动时创建，并保存在数组中，最多有GOMAXPROCS个。
  • M：线程想运行任务就得获取P，从P的本地队列获取G，P队列为空时，M也会尝试从全局队列拿一批G放到P的本地队列，或从其他P的本地队列偷一半放到自己P的本地队列。M运行G，G执行之后，M会从P获取下一个G，不断重复下去。

Goroutine调度器和OS调度器是通过M结合起来的，每个M都代表了1个内核线程，OS调度器负责把内核线程分配到CPU的核上执行。

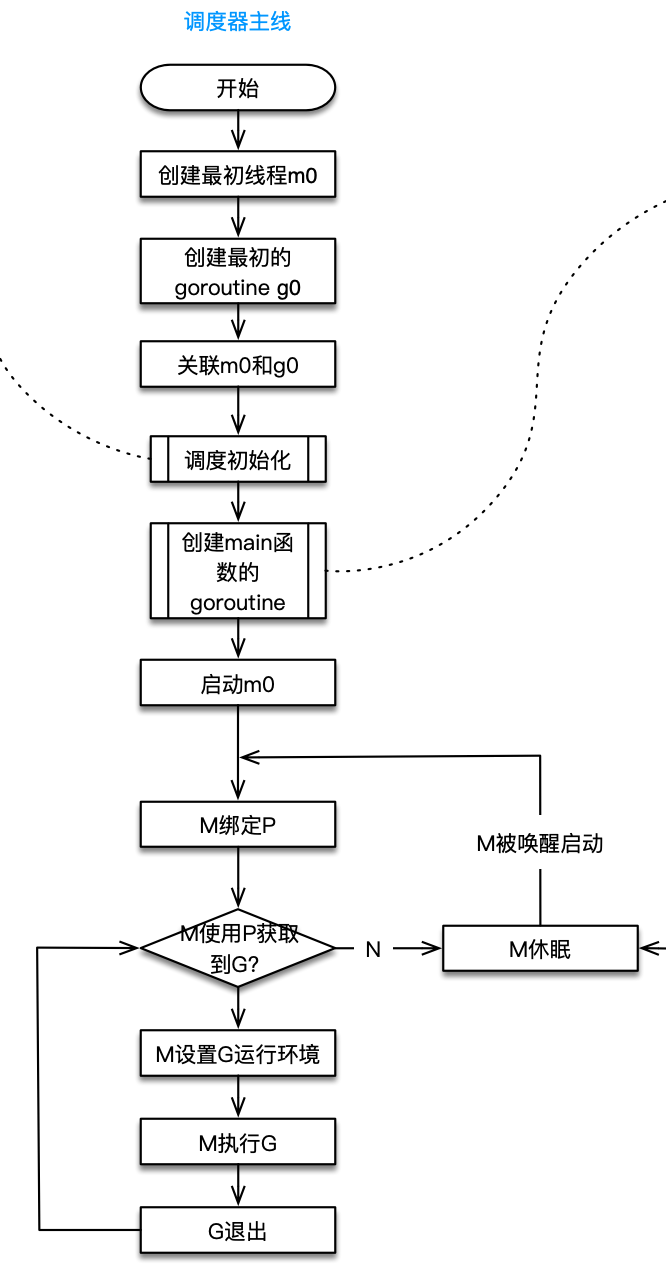

调度器的生命周期

接下来我们从另外一个宏观角度——生命周期，认识调度器。

所有的Go程序运行都会经过一个完整的调度器生命周期：从创建到结束。


即使下面这段简单的代码：

package main

import "fmt"

// main.main
func main() {
    fmt.Println("Hello scheduler")
}

也会经历如上图所示的过程：

  1. runtime创建最初的线程 m0 和 goroutine g0，并把2者关联。
  2. 调度器初始化：初始化m0、栈、垃圾回收，以及创建和初始化由GOMAXPROCS个P构成的P列表。
  3. 示例代码中的main函数是main.main，runtime中也有1个main函数——runtime.main，代码经过编译后，runtime.main会调用main.main，程序启动时会为runtime.main创建goroutine，称它为main goroutine吧，然后把main goroutine加入到P的本地队列。
  4. 启动m0，m0已经绑定了P，会从P的本地队列获取G，获取到main goroutine。
  5. G拥有栈，M根据G中的栈信息和调度信息设置运行环境
  6. M运行G
  7. G退出，再次回到M获取可运行的G，这样重复下去，直到main.main退出，runtime.main执行Defer和Panic处理，或调用runtime.exit退出程序。

调度器的生命周期几乎占满了一个Go程序的一生，runtime.main的goroutine执行之前都是为调度器做准备工作，runtime.main的goroutine运行，才是调度器的真正开始，直到runtime.main结束而结束。

GMP的可视化感受

上面的两个宏观角度，都是根据文档、代码整理出来，最后我们从可视化角度感受下调度器，有2种方式。

方式1：go tool trace

trace记录了运行时的信息，能提供可视化的Web页面。
简单测试代码：main函数创建trace，trace会运行在单独的goroutine中，然后main打印”Hello trace”退出。

func main() {
    // 创建trace文件
    f, err := os.Create("trace.out")
    if err != nil {
        panic(err)
    }
    defer f.Close()

    // 启动trace goroutine
    err = trace.Start(f)
    if err != nil {
        panic(err)
    }
    defer trace.Stop()

    // main
    fmt.Println("Hello trace")
}

运行程序和运行trace：

➜  trace git:(master) ✗ go run trace1.go
Hello trace
➜  trace git:(master) ✗ ls
trace.out trace1.go
➜  trace git:(master) ✗
➜  trace git:(master) ✗ go tool trace trace.out
2019/03/24 20:48:22 Parsing trace...
2019/03/24 20:48:22 Splitting trace...
2019/03/24 20:48:22 Opening browser. Trace viewer is listening on http://127.0.0.1:55984

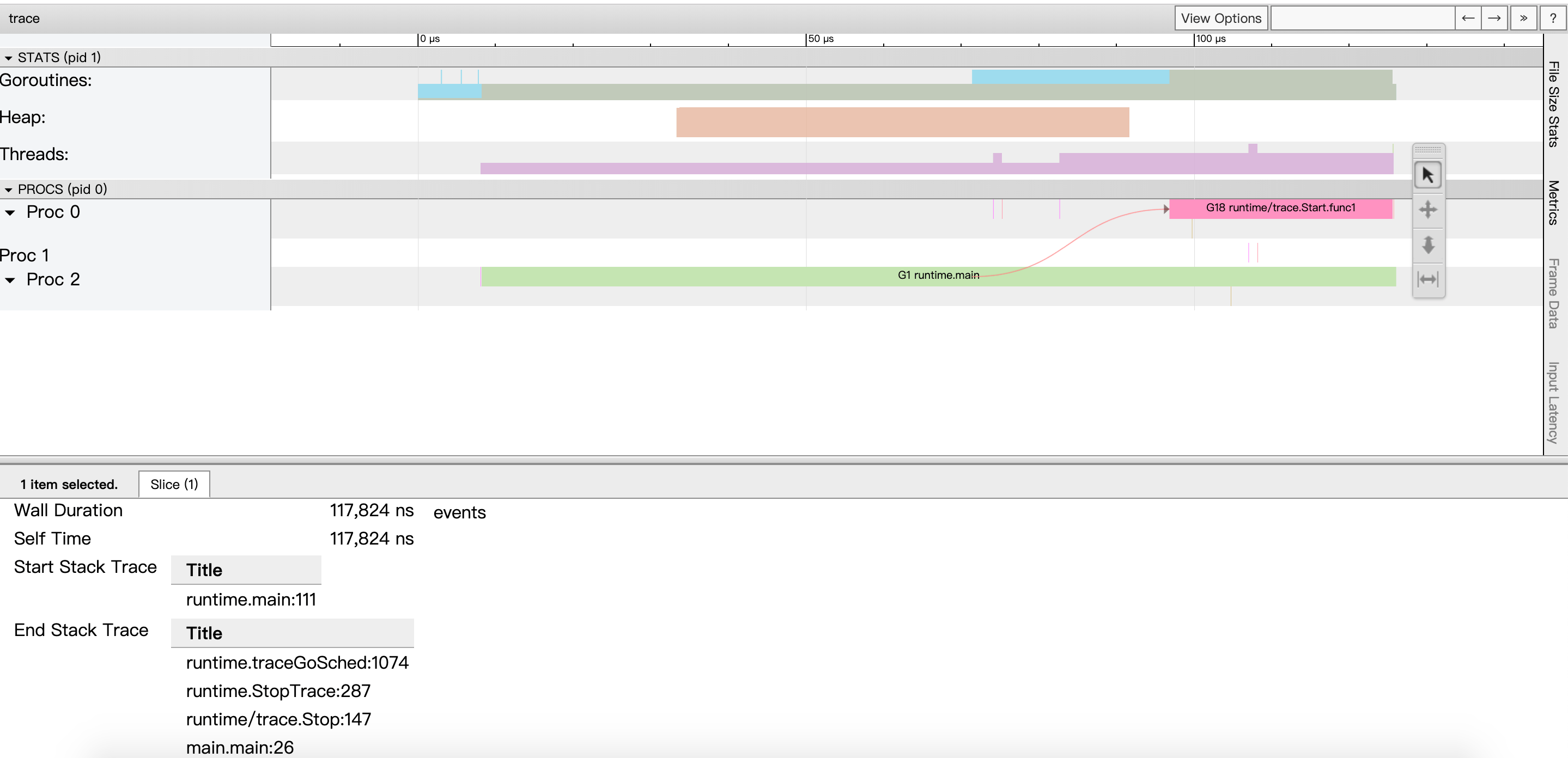

效果：

从上至下分别是goroutine（G）、堆、线程（M）、Proc（P）的信息，从左到右是时间线。用鼠标点击颜色块，最下面会列出详细的信息。

我们可以发现：

  • runtime.main的goroutine是g1，这个编号应该永远都不变的，runtime.main是在g0之后创建的第一个goroutine。
  • g1中调用了main.main，创建了trace goroutine g18。g1运行在P2上，g18运行在P0上。
  • P1上实际上也有goroutine运行，可以看到短暂的竖线。

方式2：Debug trace

// main.main
func main() {
    for i := 0; i < 5; i++ {
        time.Sleep(time.Second)
        fmt.Println("Hello scheduler")
    }
}

编译和运行，运行过程会打印trace：

➜  one_routine2 git:(master) ✗ go build .
➜  one_routine2 git:(master) ✗ GODEBUG=schedtrace=1000 ./one_routine2

结果：

SCHED 0ms: gomaxprocs=8 idleprocs=5 threads=5 spinningthreads=1 idlethreads=0 runqueue=0 [0 0 0 0 0 0 0 0]
SCHED 1001ms: gomaxprocs=8 idleprocs=8 threads=5 spinningthreads=0 idlethreads=3 runqueue=0 [0 0 0 0 0 0 0 0]
Hello scheduler
SCHED 2002ms: gomaxprocs=8 idleprocs=8 threads=5 spinningthreads=0 idlethreads=3 runqueue=0 [0 0 0 0 0 0 0 0]
Hello scheduler
SCHED 3004ms: gomaxprocs=8 idleprocs=8 threads=5 spinningthreads=0 idlethreads=3 runqueue=0 [0 0 0 0 0 0 0 0]
Hello scheduler
SCHED 4005ms: gomaxprocs=8 idleprocs=8 threads=5 spinningthreads=0 idlethreads=3 runqueue=0 [0 0 0 0 0 0 0 0]
Hello scheduler
SCHED 5013ms: gomaxprocs=8 idleprocs=8 threads=5 spinningthreads=0 idlethreads=3 runqueue=0 [0 0 0 0 0 0 0 0]
Hello scheduler

看到这密密麻麻的文字就有点担心，不要愁！因为每行字段都是一样的，各字段含义如下：

  • SCHED：调试信息输出标志字符串，代表本行是goroutine调度器的输出；
  • 0ms：即从程序启动到输出这行日志的时间；
  • gomaxprocs: P的数量，本例有8个P；
  • idleprocs: 处于idle状态的P的数量；通过gomaxprocs和idleprocs的差值，我们就可知道执行go代码的P的数量；
  • threads: os threads/M的数量，包含scheduler使用的m数量，加上runtime自用的类似sysmon这样的thread的数量；
  • spinningthreads: 处于自旋状态的os thread数量；
  • idlethread: 处于idle状态的os thread的数量；
  • runqueue=0： Scheduler全局队列中G的数量；
  • [0 0 0 0 0 0 0 0]: 分别为8个P的local queue中的G的数量。

看第一行，含义是：刚启动时创建了8个P，其中5个空闲的P，共创建5个M，其中1个M处于自旋，没有M处于空闲，8个P的本地队列都没有G。

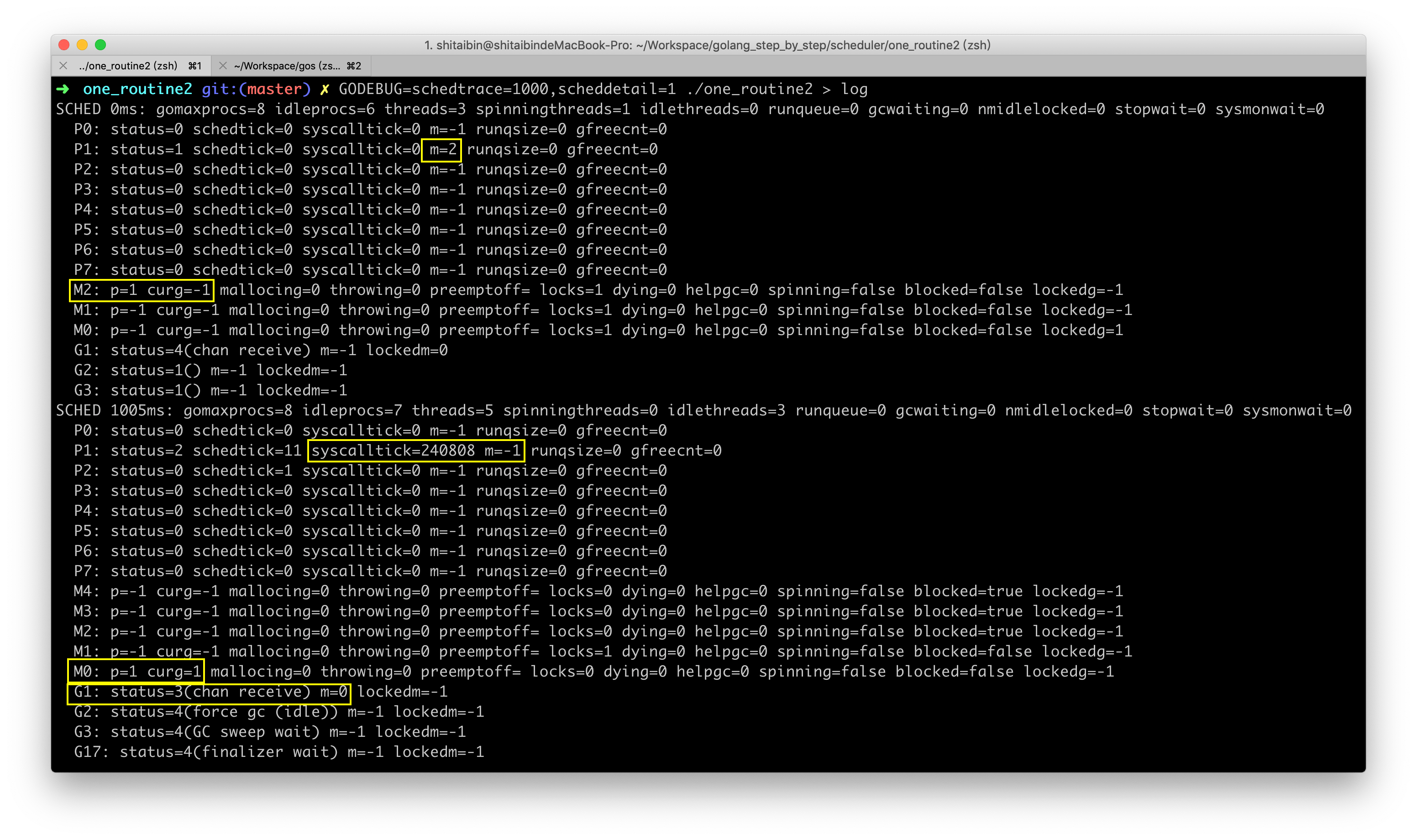

再看个复杂版本的，加上scheddetail=1可以打印更详细的trace信息。

命令：

➜  one_routine2 git:(master) ✗ GODEBUG=schedtrace=1000,scheddetail=1 ./one_routine2

结果：

截图可能更代码匹配不起来，最初代码是for死循环，后面为了减少打印加了限制循环5次

每次分别打印了每个P、M、G的信息，P的数量等于gomaxprocs，M的数量等于threads，主要看圈黄的地方：

  • 第1处：P1和M2进行了绑定。
  • 第2处：M2和P1进行了绑定，但M2上没有运行的G。
  • 第3处：代码中使用fmt进行打印，会进行系统调用，P1系统调用的次数很多，说明我们的用例函数基本在P1上运行。
  • 第4处和第5处：M0上运行了G1，G1的状态为3（系统调用），G进行系统调用时，M会和P解绑，但M会记住之前的P，所以M0仍然记绑定了P1，而P1称未绑定M。

图解调度原理

12场景


上图中三角形、正方形、圆形分别代表了M、P、G，正方形连接的绿色长方形代表了P的本地队列。

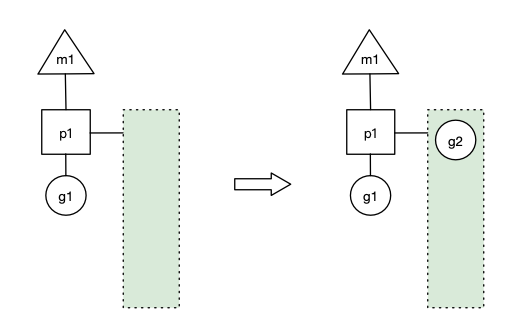

场景1

p1拥有g1，m1获取p1后开始运行g1，g1使用go func()创建了g2，为了局部性g2优先加入到p1的本地队列。

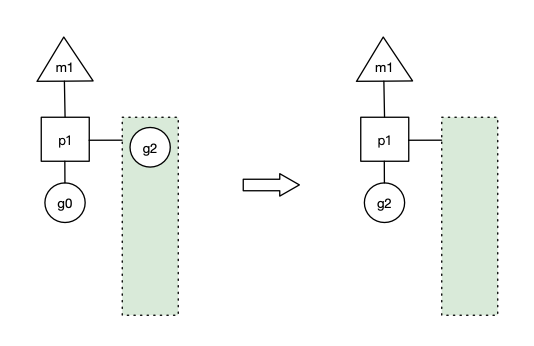

场景2

g1运行完成后(函数：goexit)，m上运行的goroutine切换为g0，g0负责调度时协程的切换（函数：schedule）。从p1的本地队列取g2，从g0切换到g2，并开始运行g2(函数：execute)。实现了线程m1的复用。

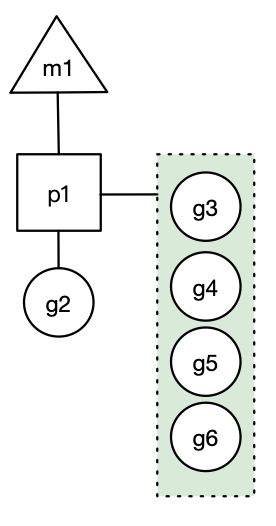

场景3

假设每个p的本地队列只能存4个g。g2要创建了6个g，前4个g（g3, g4, g5, g6）已经加入p1的本地队列，p1本地队列满了。


蓝色长方形代表全局队列。

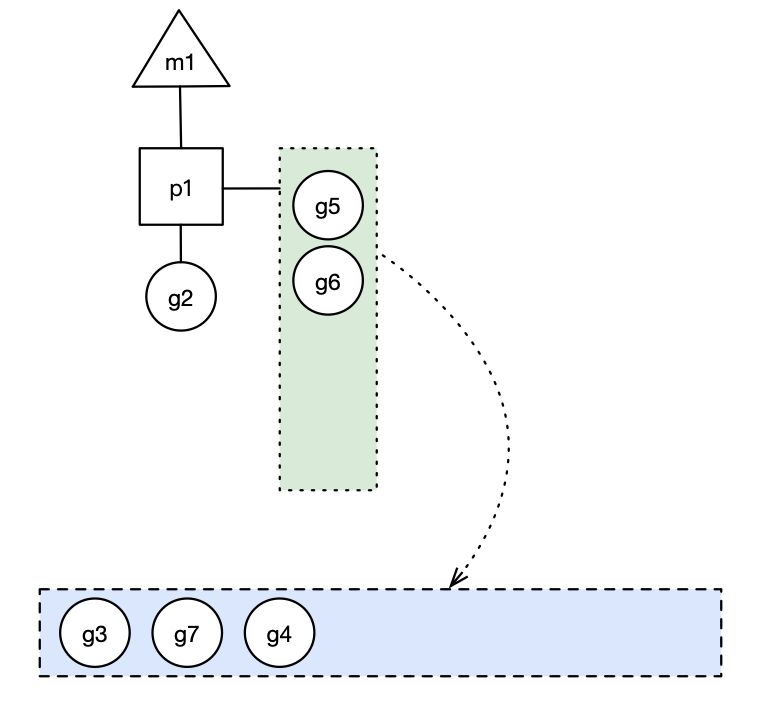

场景4

g2在创建g7的时候，发现p1的本地队列已满，需要执行负载均衡，把p1中本地队列中前一半的g，还有新创建的g转移到全局队列（实现中并不一定是新的g，如果g是g2之后就执行的，会被保存在本地队列，利用某个老的g替换新g加入全局队列），这些g被转移到全局队列时，会被打乱顺序。所以g3,g4,g7被转移到全局队列。

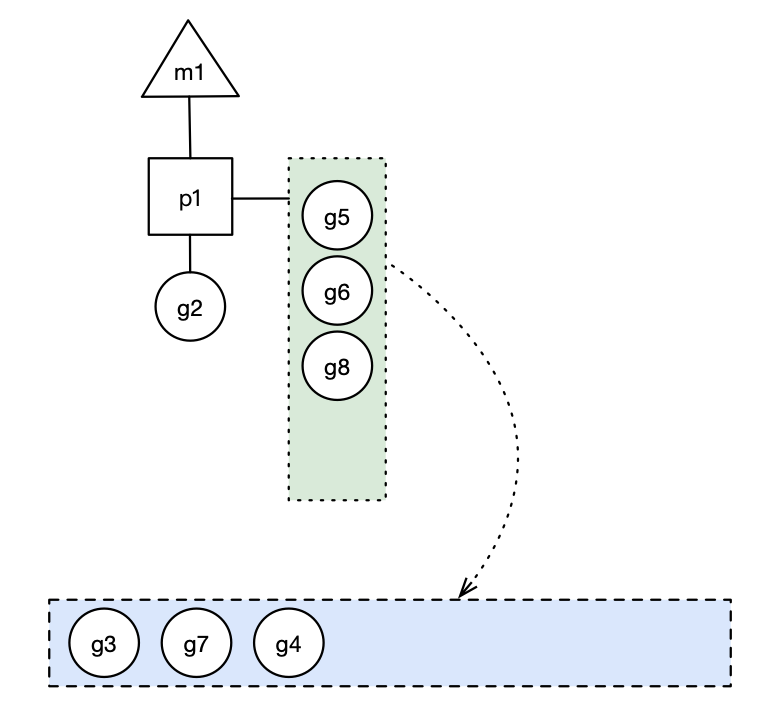

场景5

g2创建g8时，p1的本地队列未满，所以g8会被加入到p1的本地队列。


场景6

在创建g时，运行的g会尝试唤醒其他空闲的p和m执行。假定g2唤醒了m2，m2绑定了p2，并运行g0，但p2本地队列没有g，m2此时为自旋线程（没有G但为运行状态的线程，不断寻找g，后续场景会有介绍）。


场景7

m2尝试从全局队列(GQ)取一批g放到p2的本地队列（函数：findrunnable）。m2从全局队列取的g数量符合下面的公式：

n = min(len(GQ)/GOMAXPROCS + 1, len(GQ/2))

公式的含义是，至少从全局队列取1个g，但每次不要从全局队列移动太多的g到p本地队列，给其他p留点。这是从全局队列到P本地队列的负载均衡。

假定我们场景中一共有4个P，所以m2只从能从全局队列取1个g（即g3）移动p2本地队列，然后完成从g0到g3的切换，运行g3。

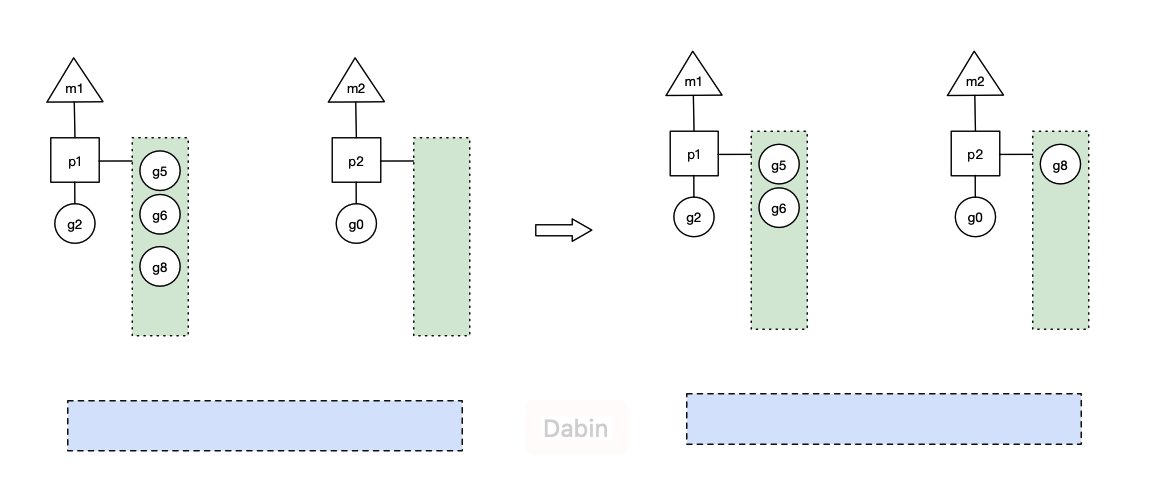

场景8

假设g2一直在m1上运行，经过2轮后，m2已经把g7、g4也挪到了p2的本地队列并完成运行，全局队列和p2的本地队列都空了，如上图左边。

全局队列已经没有g，那m就要执行work stealing：从其他有g的p哪里偷取一半g过来，放到自己的P本地队列。p2从p1的本地队列尾部取一半的g，本例中一半则只有1个g8，放到p2的本地队列，情况如上图右边。

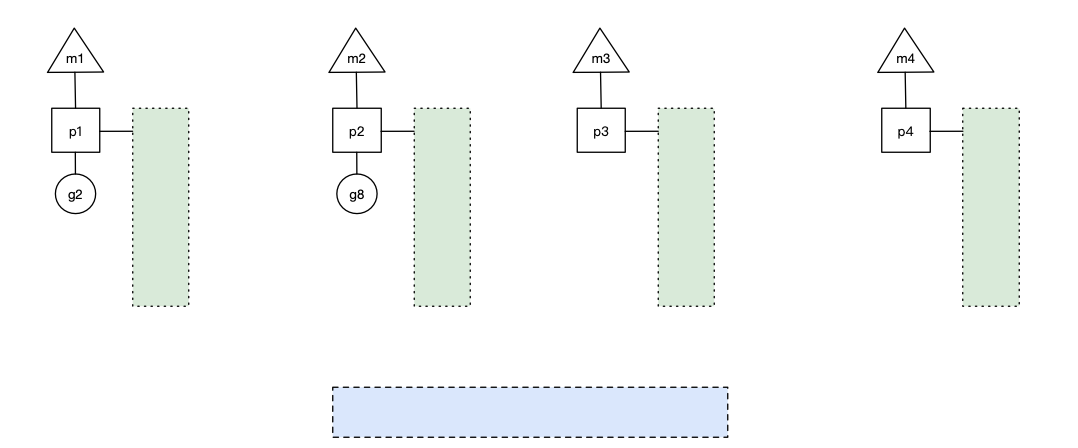

场景9

p1本地队列g5、g6已经被其他m偷走并运行完成，当前m1和m2分别在运行g2和g8，m3和m4没有goroutine可以运行，m3和m4处于自旋状态，它们不断寻找goroutine。为什么要让m3和m4自旋，自旋本质是在运行，线程在运行却没有执行g，就变成了浪费CPU？销毁线程不是更好吗？可以节约CPU资源。创建和销毁CPU都是浪费时间的，我们希望当有新goroutine创建时，立刻能有m运行它，如果销毁再新建就增加了时延，降低了效率。当然也考虑了过多的自旋线程是浪费CPU，所以系统中最多有GOMAXPROCS个自旋的线程，多余的没事做线程会让他们休眠（见函数：notesleep()）。


场景10

假定当前除了m3和m4为自旋线程，还有m5和m6为自旋线程，g8创建了g9，g8进行了阻塞的系统调用，m2和p2立即解绑，p2会执行以下判断：如果p2本地队列有g、全局队列有g或有空闲的m，p2都会立马唤醒1个m和它绑定，否则p2则会加入到空闲P列表，等待m来获取可用的p。本场景中，p2本地队列有g，可以和其他自旋线程m5绑定。

场景11

（无图场景）g8创建了g9，假如g8进行了非阻塞系统调用（CGO会是这种方式，见cgocall()），m2和p2会解绑，但m2会记住p，然后g8和m2进入系统调用状态。当g8和m2退出系统调用时，会尝试获取p2，如果无法获取，则获取空闲的p，如果依然没有，g8会被记为可运行状态，并加入到全局队列。

场景12

（无图场景）Go调度在go1.12实现了抢占，应该更精确的称为请求式抢占，那是因为go调度器的抢占和OS的线程抢占比起来很柔和，不暴力，不会说线程时间片到了，或者更高优先级的任务到了，执行抢占调度。go的抢占调度柔和到只给goroutine发送1个抢占请求，至于goroutine何时停下来，那就管不到了。抢占请求需要满足2个条件中的1个：1）G进行系统调用超过20us，2）G运行超过10ms。调度器在启动的时候会启动一个单独的线程sysmon，它负责所有的监控工作，其中1项就是抢占，发现满足抢占条件的G时，就发出抢占请求。

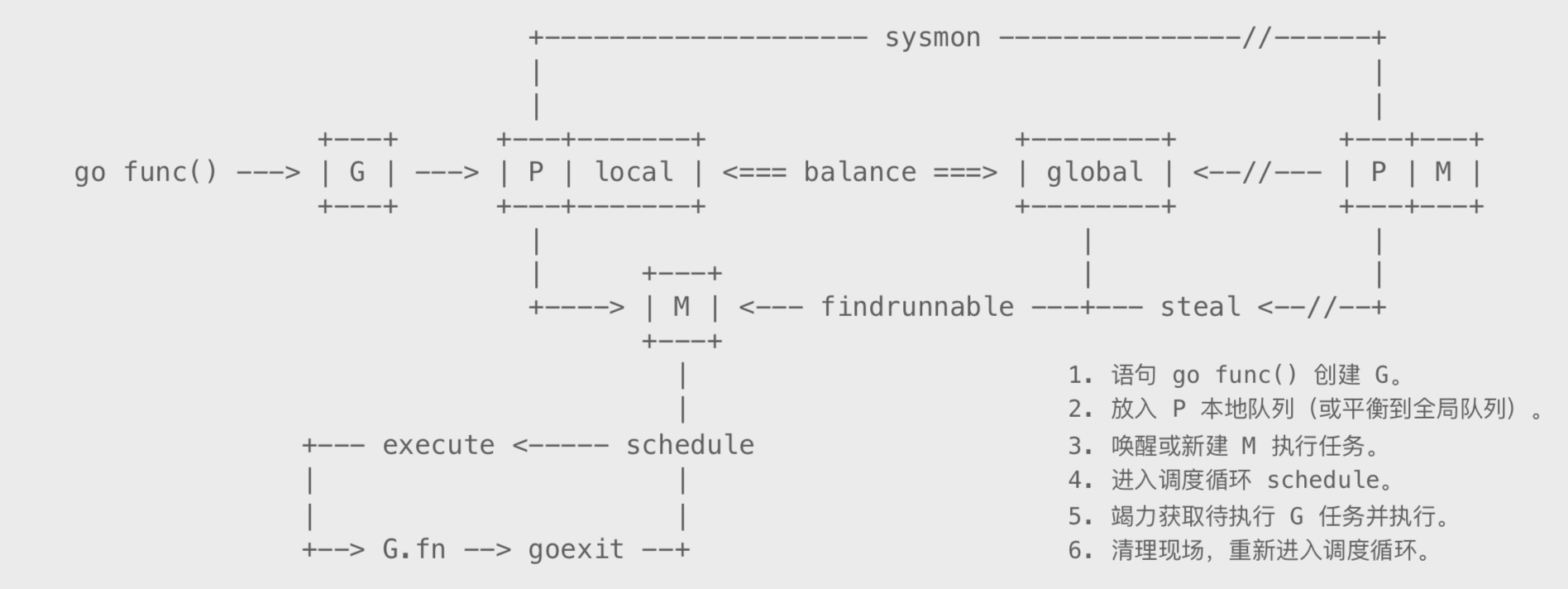

场景融合

如果把上面所有的场景都融合起来，就能构成下面这幅图了，它从整体的角度描述了Go调度器各部分的关系。图的上半部分是G的创建、负债均衡和work stealing，下半部分是M不停寻找和执行G的迭代过程。


总结，Go调度器和OS调度器相比，是相当的轻量与简单了，但它已经足以撑起goroutine的调度工作了，并且让Go具有了原生（强大）并发的能力，这是伟大的。如果你记住的不多，你一定要记住这一点：Go调度本质是把大量的goroutine分配到少量线程上去执行，并利用多核并行，实现更强大的并发。
