系统基础优化

# 系统版本
Centos8

#关闭防火墙
systemctl stop firewalld.service
systemctl disable firewalld.service

#关闭selinux
sed -i 's/^SELINUX=.*/SELINUX=disabled/g' /etc/selinux/config
setenforce 0

#无盘服务器网络环境
192.168.50.0/24

必要软件包安装

# Centos7.9必要软件包
yum install -y tftp-server xinetd dhcp syslinux-tftpboot dracut-network nfs-utils

# Centos8.3必要软件包
yum install -y tftp-server dhcp-server syslinux-tftpboot dracut-network nfs-utils

# 配置dracut-network
echo 'add_dracutmodules+="nfs"' >> /etc/dracut.conf

配置tftp服务

cat << EOF | tee /etc/xinetd.d/tftp
service tftp
{
        socket_type = dgram
        protocol = udp
        wait = yes
        user = root
        server = /usr/bin/in.tftpd
        server_args = -s /var/lib/tftpboot  # -s 表示用/var/lib/tftpboot作为tftp服务的根目录
        disable = no  # 要修改成no，以便启动
        per_source = 11
        cps = 100 2
        flags = IPv4
}
EOF

开启 tftp 服务

systemctl enable --now tftp.service

配置DHCP

cat << EOF | tee /etc/dhcp/dhcpd.conf
# 全局配置
ddns-update-style none;
ignore client-updates;
default-lease-time -1;
max-lease-time -1;
authritative;

# 设置地址范围
subnet 192.168.50.0 netmask 255.255.255.0 {
	range 192.168.50.50 192.168.50.100;         # 地址池范围
	option routers 192.168.50.2;                # 网关
	option domain-name-servers 114.114.114.114; # DNS地址
	option broadcast-address 192.168.50.255;    # 广播地址
}

# 配置 tftp 启动文件
allow booting;
allow bootp;
class "pxeclients" {
	match if substring(option vendor-class-identifier, 0, 9) = "PXEClient";
	next-server 192.168.50.128;
	filename "pxelinux.0";
}

# 设定客户端计算机名称并且绑定 IP 地址
host dlclient1{
	option host-name "dlclient1";
	hardware ethernet 00:0C:29:AF:52:BD;
	fixed-address 192.168.50.51;
}
EOF

启动服务

systemctl enable --now dhcpd.service

为无盘客户端配置文件系统

配置 NFS 存储

mkdir -p /var/lib/tftpboot/centos8/root

vim /etc/exports
/var/lib/tftpboot/centos8/root 192.168.50.0/24(rw,no_root_squash)

systemctl enable --now nfs-server.service
exportfs -ra

构建无盘文件系统

yum groups -y install "Minimal Install" --releasever=8 --installroot=/var/lib/tftpboot/centos8/root/

yum -y install "lvm2" --releasever=8 --installroot=/var/lib/tftpboot/centos8/root/

yum -y install "kernel-modules-4.18.0-305.3.1.el8.x86_64" --releasever=8 --installroot=/var/lib/tftpboot/centos8/root/

cat << EOF | tee /var/lib/tftpboot/centos8/root/usr/lib/modules-load.d/boot.conf
xfs
ext4
EOF

示例

#客户节点系统添加软件
yum install -y software_name --installroot=/var/lib/tftpboot/centos8/root/ --releasever=8

#客户节点系统删除软件
yum erase -y software_name --installroot=/var/lib/tftpboot/centos8/root/ --releasever=8

为无盘客户端配置启动内核

cp /boot/vmlinuz-4.18.0-305.3.1.el8.x86_64 /var/lib/tftpboot/centos8/

# 这里也可以从 CentOS 官网下载内核 http://mirror.centos.org/centos/8/BaseOS/x86_64/os/images/pxeboot/

dracut -f  --add "nfs" --add-drivers "xfs" /var/lib/tftpboot/centos8/initrd.img 4.18.0-305.3.1.el8.x86_64

chmod 644 /var/lib/tftpboot/centos8/initrd.img

为无盘客户端配置启动引导文件

mkdir /var/lib/tftpboot/pxelinux.cfg
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/

vim /var/lib/tftpboot/pxelinux.cfg/default
default CentOS8
label CentOS8
    kernel centos8/vmlinuz-4.18.0-305.3.1.el8.x86_64
    append initrd=centos8/initrd.img root=nfs:192.168.50.128:/var/lib/tftpboot/centos8/root rw selinux=0

配置无盘系统密码

# 切换文件系统到无盘
chroot /var/lib/tftpboot/centos8/root/

# 设置无盘系统root密码
passwd root

#解决无盘命令提示符显示-bash-4.2
cp /etc/root/.bashrc /var/lib/tftpboot/centos8/root
cp /etc/root/.bash_profile  /var/lib/tftpboot/centos8/root

# 退出无盘系统
exit

实际应用

Centos 7 LVM xfs文件系统修复

ls -l /dev/mapper
xfs_repair /dev/mapper/centos-root
xfs_repair -L /dev/mapper/centos-root
reboot

centos 8 救援模式挂载lvm出错

vgchange -ay
  2 logical volume(s) in volume group "cl" now active

lvdisplay
  --- Logical volume ---
  LV Path                /dev/cl/swap
  LV Name                swap
  VG Name                cl
  LV UUID                VXpVHT-E2B0-0rhV-dqCn-zhRd-NGtr-t5zqLe
  LV Write Access        read/write
  LV Creation host, time dlclient1, 2021-09-24 04:29:25 +0000
  LV Status              available
  # open                 0
  LV Size                2.00 GiB
  Current LE             512
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:0

  --- Logical volume ---
  LV Path                /dev/cl/root
  LV Name                root
  VG Name                cl
  LV UUID                41BUbP-QIs1-DVOw-OCxD-9kt5-7GTC-yjA9M5
  LV Write Access        read/write
  LV Creation host, time dlclient1, 2021-09-24 04:29:25 +0000
  LV Status              available
  # open                 1
  LV Size                <17.00 GiB
  Current LE             4351
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:1

lsblk
NAME        MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda           8:0    0  20G  0 disk
|-sda1        8:1    0   1G  0 part
`-sda2        8:2    0  19G  0 part
  |-cl-swap 253:0    0   2G  0 lvm
  `-cl-root 253:1    0  17G  0 lvm  /mnt
sr0          11:0    1   7G  0 rom

xfs_repair -L /dev/cl/root   # 修复xfs文件系统逻辑卷
mount /dev/cl/root /mnt

然后可以备份文件等操作

心得

# 查看 grouplist
yum grouplist
Available Environment Groups:
   Server with GUI
   Minimal Install
   Workstation
   KDE Plasma Workspaces
   Virtualization Host
   Custom Operating System
Installed Environment Groups:
   Server
Installed Groups:
   Container Management
   Headless Management
Available Groups:
   .NET Core Development
   RPM Development Tools
   Development Tools
   Graphical Administration Tools
   Legacy UNIX Compatibility
   Network Servers
   Scientific Support
   Security Tools
   Smart Card Support
   System Tools
   Fedora Packager
   Xfce

# 查看内核模块
lsmod

# 查看 mod 具体信息
modinfo

# 动态加载模块
modprobe ext4
modprobe xfs
modprobe --show-depends ext4  # 显示ext4内核模块的依赖关系
--remove  移除模块

# 内核模块开机自动加载
cat > /etc/sysconfig/modules/ipvs.modules <<EOF
modinfo modulename >& dev/null
if [[ $? == 0 ]];then
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack
fi
EOF

chmod 755 /etc/sysconfig/modules/ipvs.modules

# Systemd 内核模块自动加载
/etc/modules-load.d/*.conf 中每行写入加载的内核模块
/usr/lib/modules-load.d/*.conf  中每行写入加载的内核模块
上面两个目录下 *.conf文件的的加载需要依靠systemd-modules-load.service,内核模块需要执行权限

# 查看加载的内核模块
cut -f1 -d' ' /proc/modules | grep -e ip_vs -e nf_conntrack

# pxe diskless 系统缺少 xfs 和 ext4 文件系统支持
yum -y install "kernel-modules-4.18.0-305.3.1.el8.x86_64" --releasever=8 --installroot=/var/lib/tftpboot/centos8/root/
modporbe xfs
modprobe ext4

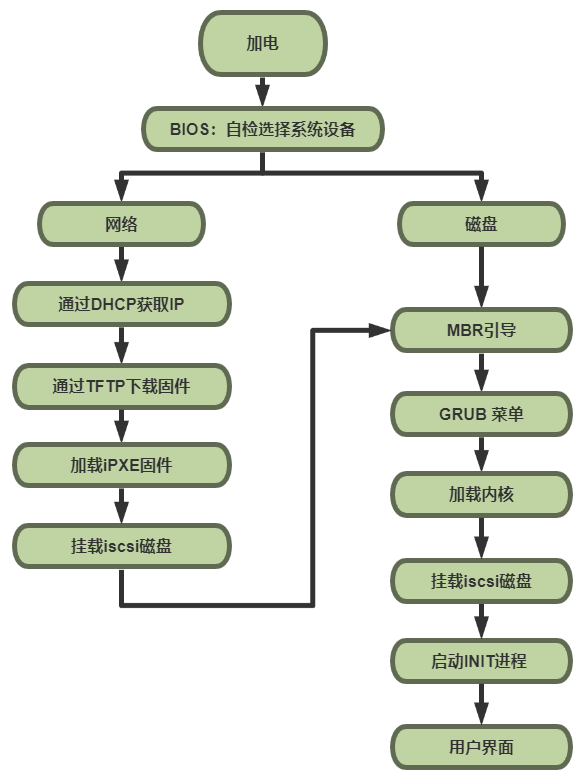

从无盘启动看Linux启动原理

BIOS启动，完成自检，选择启动硬件
如果是磁盘系统读取MBR
从MBR指示，找到GRUB所在分区，加载GRUB显示菜单
加载Linux内核到内存中
执行INIT程序
进入用户界面

由于我需要从网络启动，过程会变得复杂一些，主要变化如下

在MBR引导前，需要执行一系列的PXE流程，目的是挂载iscsi磁盘。
在加载linux内核后，由于之前iPXE固件已经退出，还需要再次挂载iscsi磁盘。

无盘启动并不是说完全没有磁盘，只是客户端本身没有磁盘，我们需要在远端给机器提供一种文件存储和磁盘共享的方案。我这里选择的是iscsi共享，相比于NFS和samba共享，它更底层，对系统的兼容性更好。

iSCSI利用了TCP/IP作为沟通的渠道。透过两部计算机之间利用iSCSI的协议来交换SCSI命令，让计算机可以透过高速的局域网集线来把SAN模拟成为本地的储存设备。

关于iscsi的配置不是本文重点，这里就不详细描述了，要完成iscsi磁盘的挂载需要接信息。

iscsi服务器地址：我这里是nas服务的地址192.168.3.5

target名称：这个是服务端用来区分目标的，通常一个target服务一个客户端，并关联一块共享存储，例如：iqn.2005-10.org.freenas.ctl:yong-pc.volumio

initiator名称：这个是客户端名称，用来告诉服务端谁来请求了。

BIOS和UEFI

准备工作做完，我们先来了解一下计算机的启动原理，这里就要说到BIOS和UEFI，他们是计算机按下电源后最先被执行的程序。

BIOS (Basic Input/Output System)

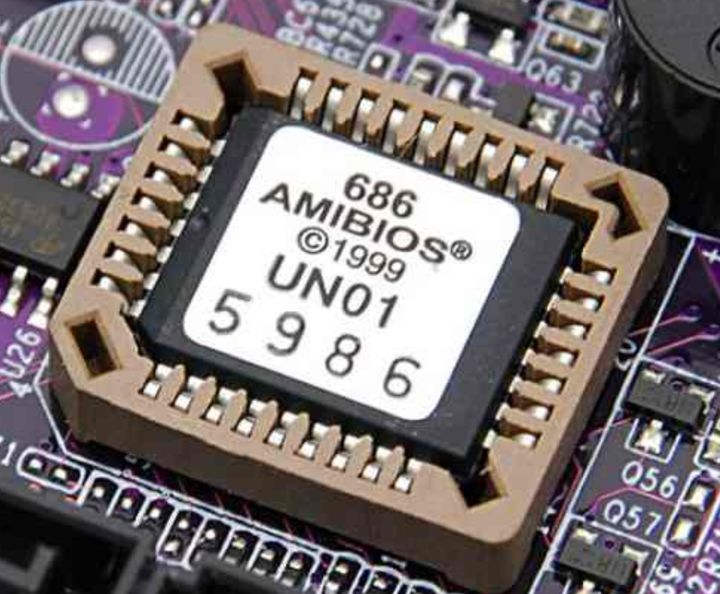

上个世纪70年代初，"只读内存"（read-only memory，缩写为ROM）发明，开机程序被刷入ROM芯片，计算机通电后，第一件事就是读取它。这块芯片里的程序叫做"基本输入输出系统"（Basic Input/Output System），简称为BIOS。

BIOS程序首先检查，计算机硬件能否满足运行的基本条件，这叫做"硬件自检"（Power-On Self-Test），缩写为POST。硬件自检完成后，BIOS把控制权转交给下一阶段的启动程序。

这时，BIOS需要知道，"下一阶段的启动程序"具体存放在哪一个设备。也就是说，BIOS需要有一个外部储存设备的排序，排在前面的设备就是优先转交控制权的设备。这种排序叫做"启动顺序"（Boot Sequence）。

UEFI (Unified Extensible Firmware Interface)

不知道大家是否发现，这些年已经很难看到BIOS的身影了。

ROM的存储能力有限，BIOS能驱动的硬件类型和数量大大受限。导致大量新硬件无法在PC启动时被加载。最明显就是你无法在BIOS时使用鼠标。此外BIOS的代码历史悠久难以维护。

在2005年年中时候，包括BIOS供应商、OS供应商、系统制造商以及芯片生产公司在内的行业参与者统一建立了统一的EFI联盟（UEFI，Unified Extensible Firmware Interface）并在2006年一月发行了UEFI规范2.0。

从此你可以愉快的在PC启动初期使用鼠标，甚至像苹果一样加载网络，实现联网下载并安装操作系统。

UEFI的启动流程和BIOS的启动流程不同

系统开机 - 上电自检（Power On Self Test 或 POST）。
UEFI 固件被加载，并由它初始化启动要用的硬件。
固件读取其引导管理器以确定从何处（比如，从哪个硬盘及分区）加载哪个 UEFI 应用。
固件按照引导管理器中的启动项目，加载UEFI应用。
已启动的 UEFI 应用还可以启动其他应用（对应于 UEFI shell 或 rEFInd之类的引导管理器的情况）或者启动内核及initramfs（对应于GRUB之类引导器的情况），这取决于 UEFI 应用的配置

PXE

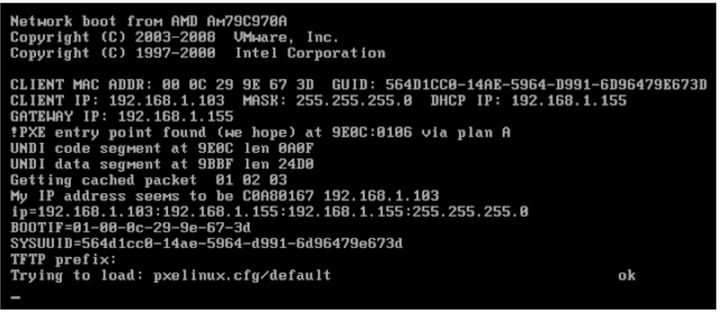

上电自检完成后BIOS按照设置的启动顺序应该交棒磁盘，但是这个机器没有硬盘，也没有插入U盘，找不到任何启动设备的BIOS将控制权交给了网卡，BIOS光荣退场进入了PXE阶段。

预启动执行环境（Preboot eXecution Environment，PXE，也被称为预执行环境) 提供了一种使用网络接口启动计算机的机制。这种机制让计算机的启动可以不依赖本地数据存储设备（如硬盘）或本地已安装的操作系统。

PXE原理

Client向 DHCP 发送IP地址请求消息，DHCP返回Client的IP地址，同时将启动文件（如：pxelinux.0）的位置信息（通常是TFTP路径）一并传送给Client
Client向TFTP发送获取启动文件请求消息，TFTP接收到消息之后再向Client发送启动文件大小信息，试探Client是否满意，当TFTP收到Client发回的同意大小信息之后，正式向Client发送启动文件Client执行接收文件
Client向TFTP发送针对本机的配置信息文件请求，TFTP将配置文件发回Client，继而Client根据配置文件执行后续操作。
Client会加载启动文件，之后根据配置执行动作。这里有多重方案进行下一步操作。

可以直接通过Http协议获取Linux kernel和ramdisk然后启动

或者加载一块iscsi磁盘，将linux kernel和ramdisk等信息放在iscsi磁盘中，走正常磁盘引导。我用的是这种方案

iPXE

上面说到了启动文件，普通的pxe启动文件功能有限，通常只能从tftp服务器上获取文件，不支持HTTP协议和其他共享协议，更别说我们要支持的iscsi磁盘挂载了。这里推荐一个高端开源pxe启动文件：iPXE（https://ipxe.org/）。它支持从HTTP、iscsi SAN、 Fibre Channel SAN、AoE SAN等多种方式启动，甚至还支持无线网卡。此外它还可以定制一个启动脚本和菜单。

iPXE需要根据自己硬件对应的平台进行编译，编译前需要搞清楚几个要点：

启动方式：BIOS或者EFI前面已经说了。
平台：X86或ARM，如果用树莓派等产品就是ARM，PC是x86
CPU位：32或64，32位机器只支持32位固件，64位机器可以兼容32位和64位固件。注意：如果使用64位固件需要保证后续所有环节使用兼容64位的软件，我就遇到了 SysLinux不支持64位，导致卡死的问题。

使用如下命令编译

git clone git://git.ipxe.org/ipxe.git
make [platform]/[driver].[extension]

Driver：主要选择支持的网卡驱动类型，一般选ipxe（表示所有支持的网卡，但可能导致生成的启动文件过大，如果过大可以酌情选其它）

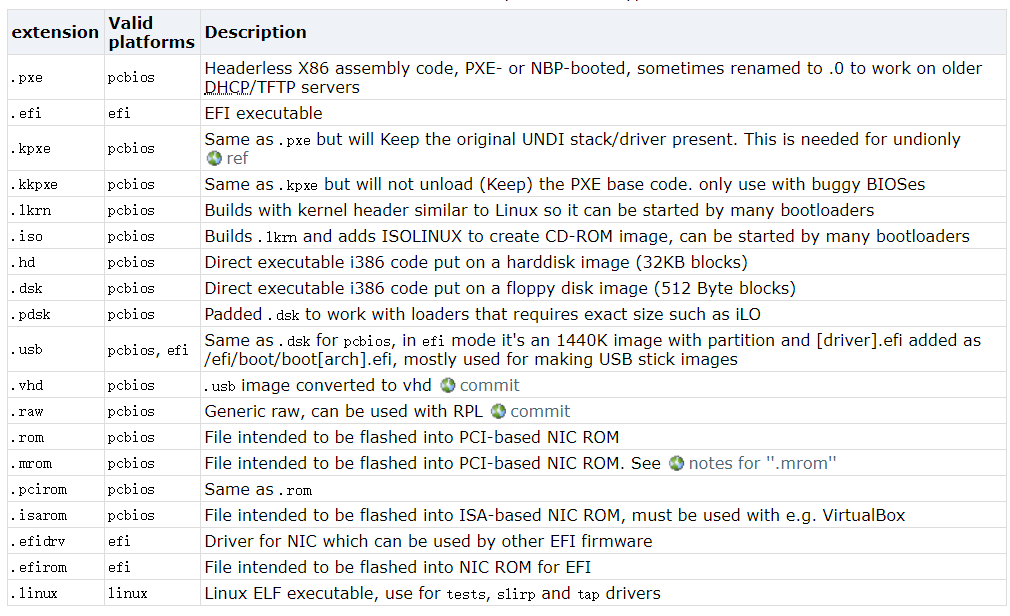

Boot type：和启动方式、启动介质有关，参考下表：

编译时添加 EMBED={脚本名称} 可以关联一个启动脚本。推荐一个大佬做好的脚本 http://boot.netboot.xyz/menu.ipxe 可以直接使用。

最终命令如下：

git clone git://git.ipxe.org/ipxe.git
cd ./ipxe/src
wget http://boot.netboot.xyz/menu.ipxe
make bin-i386-pcbios/ipxe.pxe EMBED=menu.ipxe

完成之后在/data/ipxe/src/bin-i386-pcbios/ipxe.pxe可以拿到最终的启动文件。

分区：MBR和GPT

MBR

说了这么多还是没说明白到底计算机怎么从磁盘上找到引导程序。答案是:它被固定写死在了 0柱面，0磁头，1扇区的位置通常是512byte，这个位置被称为主扇区（Master Boot Record， MBR）。

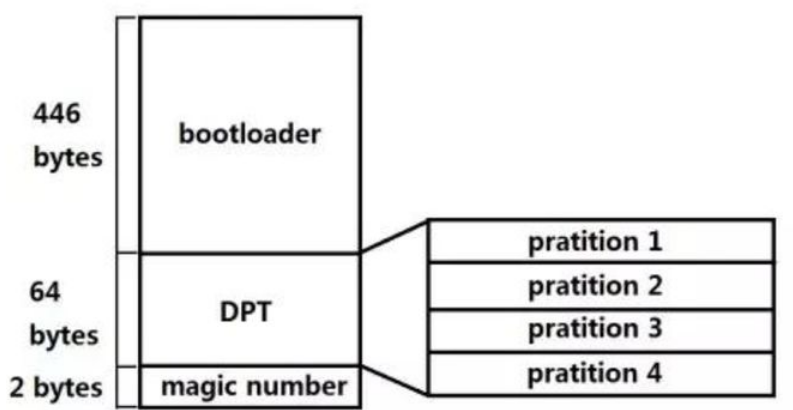

MBR主要包含如下数据：

主引导记录（bootloader），负责从活动分区加载并运行系统引导程序。446字节
硬盘分区表项（DPT——disk partition table），由四个分区表项组成，负责记录磁盘的分区情况。64字节。
硬盘有效标志（magic number），代表引导扇区结束，占用2字节。

Bootloader：这部分记录了一段较小引导代码，用于去启动硬盘其他分区位置上更大的引导文件，例如linux操作系统的grub目录。

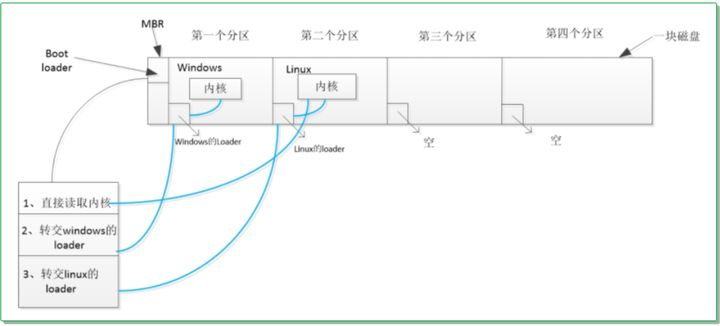

我们知道一个硬盘的每个分区的第一个扇区叫做boot sector，这个扇区存放的就是操作系统的loader。如上图，第一个分区的boot sector存放着windows的loader，第二个分区放着Linux的loader，第三个第四个由于没有安装操作系统所以空着。至于MBR的bootloader是干嘛呢， bootloader有三个功能：

提供选单：让用户选择进入哪个系统。
读取内核文件：默认启动的loader会被拷贝一份到MBR中，这样就可以直接读取内核了，图中1部分
转交给其他loader：图中2,3部分

Disk Partition table: 这一部分64字节大小被均分为4份，每份大小16字节，每当我们在硬盘上创建出一个新的主分区或者扩展分区时，便会占用1个16字节的大小用于记录这个分区的相关信息（例如起始和截止柱面位置、分区文件系统类型等等）。这就是为什么mbr分区模式最多只能有4个主分区的原因。

MBR的局限

最多只支持4个主分区，超过4个就需要使用扩展分区。
磁盘的最大容量只能到2.2TB

如今我家的硬盘都4T了，MBR早就不能满足需求了。你也不能怪MBR，毕竟人家1983年就提出了，比我的年纪还大。

GPT

为了解决MBR的问题，GPT分区诞生，GPT全称Globally Unique Identifier Partition Table，也叫GUID分区表，它是UEFI规范的一部分（但这并不是说它只支持UEFI，它也支持BIOS方式的引导）。

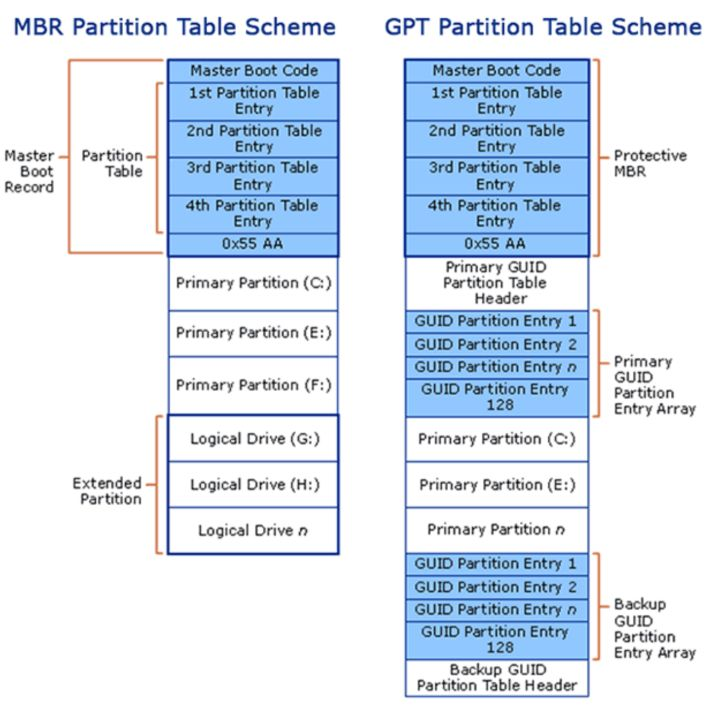

GPT分区结构如下：

Protective MBR：GPT分区表的最前面部分也保存了和MBR相同的格式和内容称为Protective MBR，这极大的提高了GPT分区表的兼容性。
主GPT Header：这里记录了分区表项目数和每项目大小。
主GPT分区表：包含分区的类型GUID，名称，起始终止位置，该分区的GUID以及分区属性
实际分区
备份GPT分区表: 用于提高安全性，防止主GPT分区表损坏
备份GPT Header: 用于提高安全性，防止主GPT Header损坏

Bootloader写入

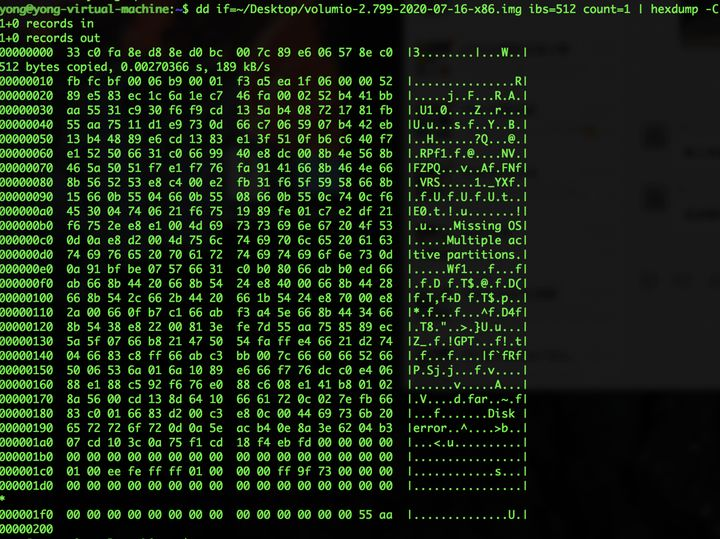

使用dd命令结合hexdump可以输出MBR信息

dd if=~/Desktop/volumio-2.799-2020-07-16-x86.img ibs=512 count=1 | hexdump -C

同样的使用dd命令可以拷贝MBR信息从img文件到物理磁盘。（之前我是分分区写入到磁盘的，导致MBR信息丢失无法引导）

dd if=~/Desktop/volumio-2.799-2020-07-16-x86.img ibs=512 count=1 of=/dev/sda

也可以使用下载的syslinux中的mbr.bin写入

dd bs=440 count=1 conv=notrunc if=/usr/lib/syslinux/bios/mbr.bin of=/dev/sda //MBR分区表
dd bs=440 count=1 conv=notrunc if=/usr/lib/syslinux/bios/gptmbr.bin of=/dev/sda //GPT分区表

内核：vmlinuz和initrd

引导加载程序交棒之后系统进入内核引导阶段。这一步会在内存中运行系统内核和根文件系统。之后根目录下的init shell会被调用执行，完成进一步的初始化操作。

vmlinuz和initrd

vmlinuz是可引导的、压缩的内核。“vm”代表“Virtual Memory”。Linux能够使用硬盘空间作为虚拟内存，因此得名“vm”。vmlinuz是可执行的Linux内核。

initrd是“initial ramdisk”的简写。initrd一般被用来临时的引导硬件到实际内核vmlinuz能够接管并继续引导的状态。initrd 字面上的意思就是"boot loader initialized RAM disk"，换言之，这是一块特殊的RAM disk，在载入Linux kernel前，由boot loader予以初始化，启动过程会优先执行initrd的init程序，initrd完成阶段性目标后，kernel 会挂载真正的root file system ，并执行/sbin/init程序。

vmlinuz指的是内核，作用：进程管理、内存管理、文件管理、驱动管理、网络管理。
initrd.img是一个小的映象，放的是和启动相关的驱动模块。通常的步骤是先启动内核，然后内核挂载initrd.img，并执行里面的脚本来进一步挂载各种各样的模块。其中最重要的就是根文件系统驱动模块，有了它才能挂载根文件系统，继而运行用户空间的第一个应用程序init或者systemd，完成系统后续的启动

参考

https://blog.csdn.net/qq_41938046/article/details/118417901
http://hmli.ustc.edu.cn/doc/linux/centos7.6-diskless/

奶爸熊大

PXE Diskless 系统（修复 CentOS）

系统基础优化

必要软件包安装

配置tftp服务

配置DHCP

为无盘客户端配置文件系统

配置 NFS 存储

构建无盘文件系统

为无盘客户端配置启动内核

为无盘客户端配置启动引导文件

配置无盘系统密码

实际应用

Centos 7 LVM xfs文件系统修复

centos 8 救援模式挂载lvm出错

心得

从无盘启动看Linux启动原理

BIOS和UEFI

BIOS (Basic Input/Output System)

UEFI (Unified Extensible Firmware Interface)

PXE

PXE原理

iPXE

分区：MBR和GPT

MBR

MBR的局限

GPT

Bootloader写入

内核：vmlinuz和initrd

vmlinuz和initrd

参考

系统基础优化

必要软件包安装

配置tftp服务

配置DHCP

为无盘客户端配置文件系统

配置 NFS 存储

构建无盘文件系统

为无盘客户端配置启动内核

为无盘客户端配置启动引导文件

配置无盘系统密码

实际应用

Centos 7 LVM xfs文件系统修复

centos 8 救援模式挂载lvm出错

心得

从无盘启动看Linux启动原理

BIOS和UEFI

BIOS (Basic Input/Output System)

UEFI (Unified Extensible Firmware Interface)

PXE

PXE原理

iPXE

分区：MBR和GPT

MBR

MBR的局限

GPT

Bootloader写入

内核：vmlinuz和initrd

vmlinuz和initrd

参考

Kubeadm Kubernetes v1.21.0生产环境高可用部署

如何优雅的使用 Systemd 管理服务
