基本概述

VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份。
​
协议版本：
VRRPv2（常用）和VRRPv3：VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。

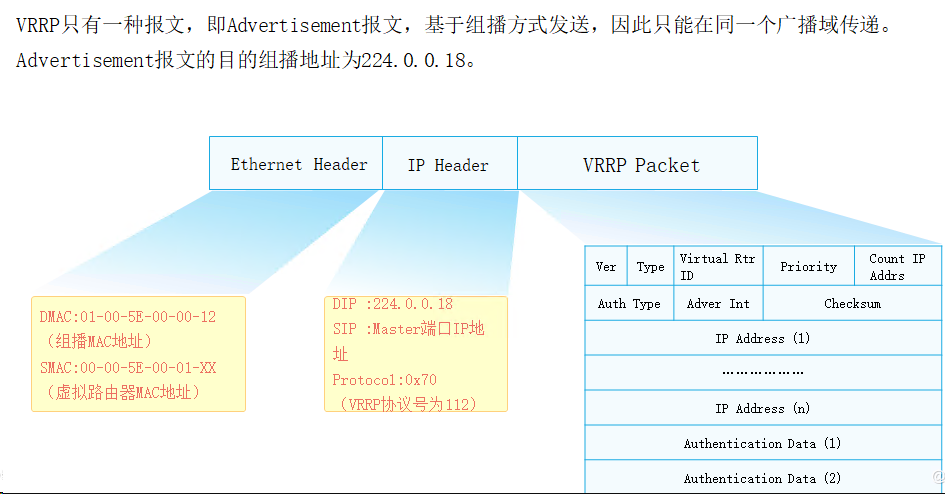

VRRP协议报文：
只有一种Advertisement报文：其目的IP地址是224.0.0.18，目的MAC地址是01-00-5e-00-00-12,协议号是112。

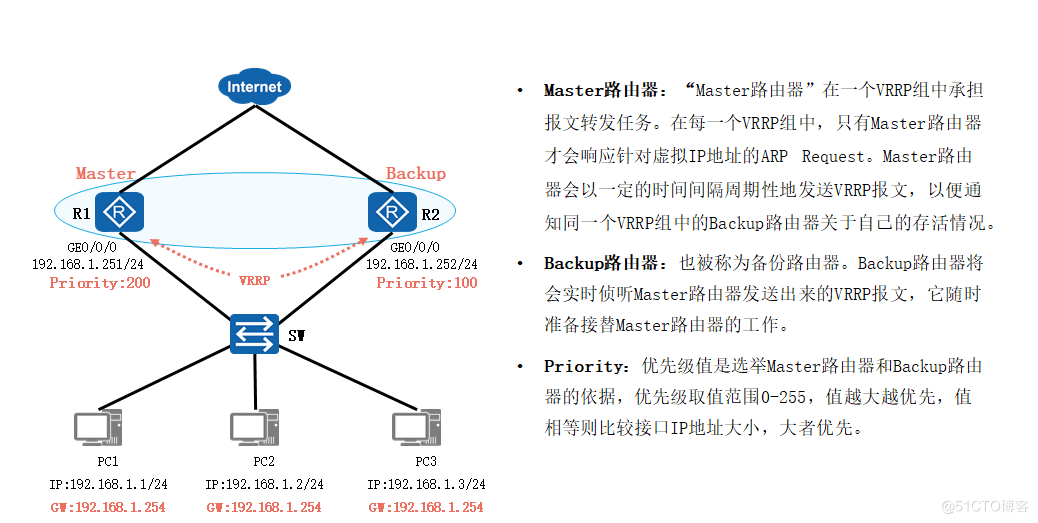

Master 状态：

1. 定期（ADVER_INTERVAL）发送 VRRP 报文。
2. 以虚拟 MAC 地址响应对虚拟 IP 地址的 ARP 请求。
3. 转发目的 MAC 地址为虚拟 MAC 地址的 IP 报文。
4. 默认允许 ping 通虚拟 IP 地址。
5. 当多台设备同时为 Master 时，若设备收到与自己优先级相同的报文时，会进一步比较 IP 地址的大小。如果收到报文的源 IP 地址比自己大，则切换到 Backup 状态，否则保持 Master 状态。

Backup 状态：

1. 接收 Master 设备发送的 VRRP 报文，判断 Master 设备的状态是否正常。
2. 对虚拟 IP 地址的 ARP 请求，不做响应。
3. 丢弃目的 MAC 地址为虚拟 MAC 地址的 IP 报文。
4. 丢弃目的 IP 地址为虚拟 IP 地址的 IP 报文。
5. 如果收到优先级和自己相同或比自己优先级大的报文时，重置 MASTER_DOWN 定时器，不进一步比较 IP 地址的大小。

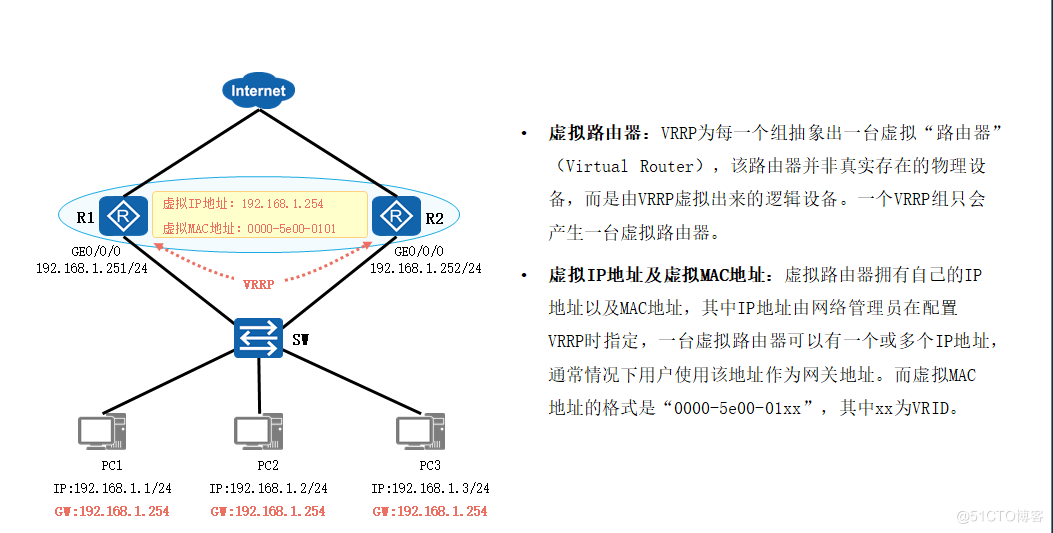

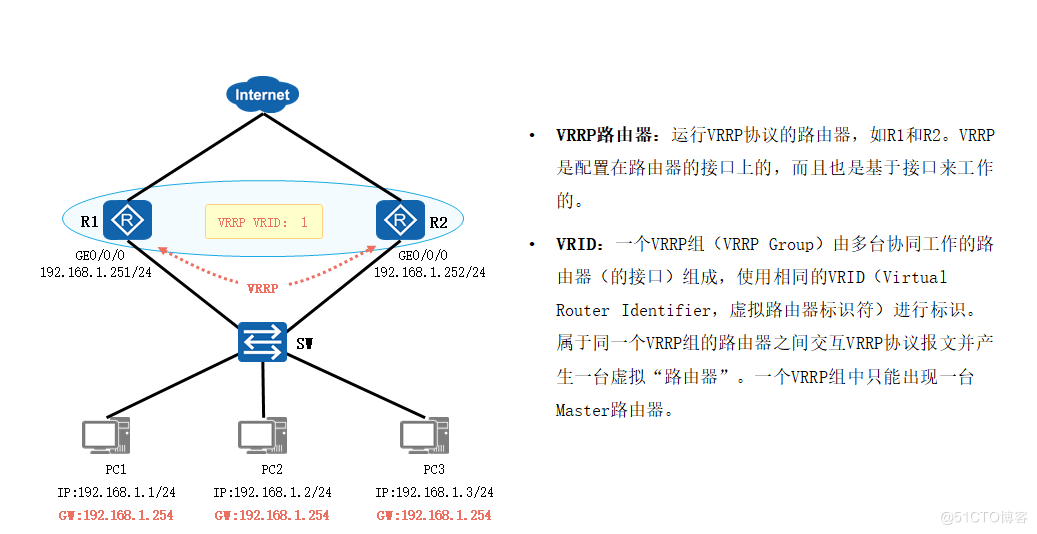

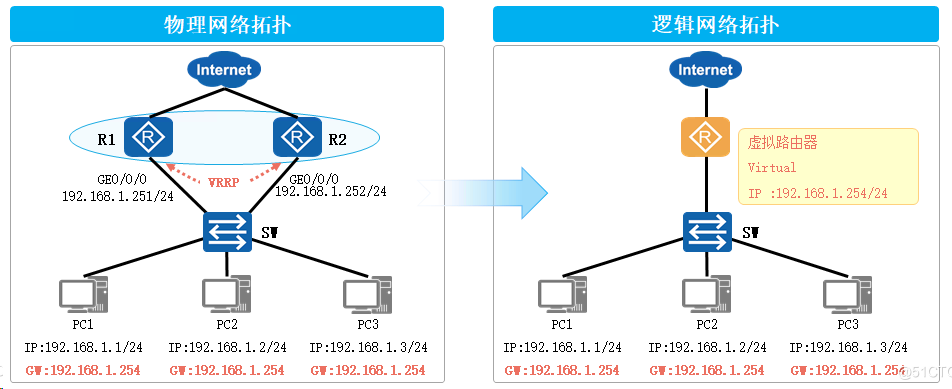

基本结构

通过把几台路由器联合组成一台虚拟的 "路由设备"，使用一定的机制保证当主机的下一跳路由设备出现故障时，及时将业务切换到备份路由设备，从而保持通讯的连续性和可靠性。

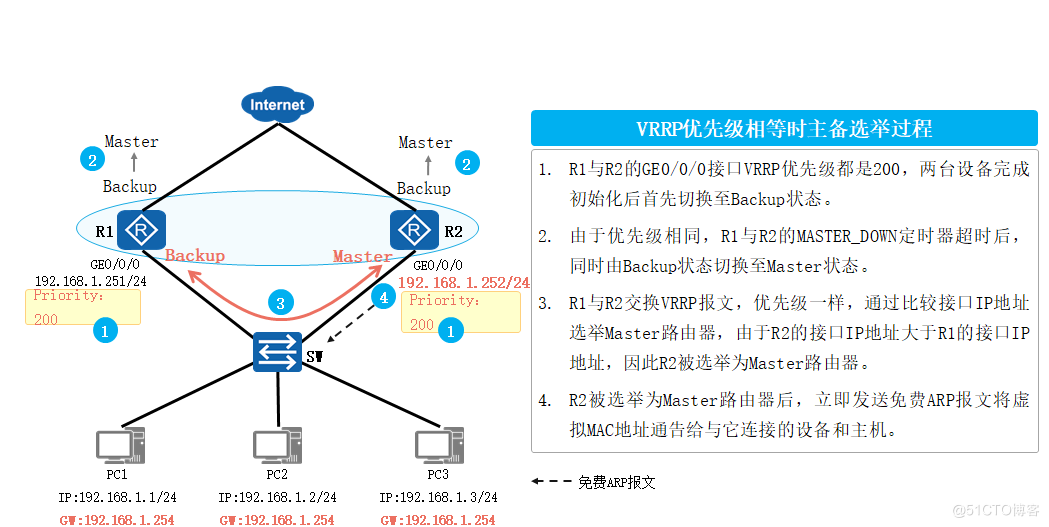

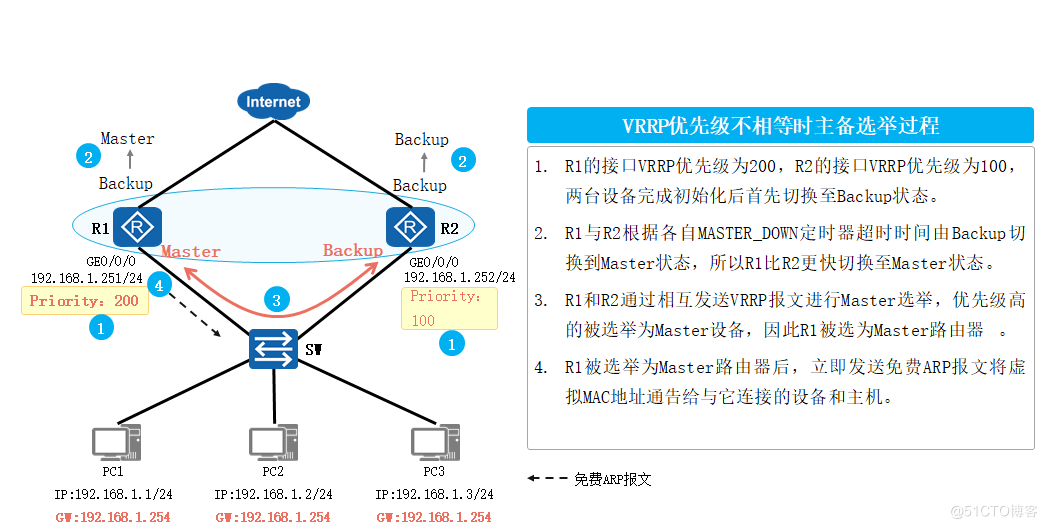

VRRP主备工作过程

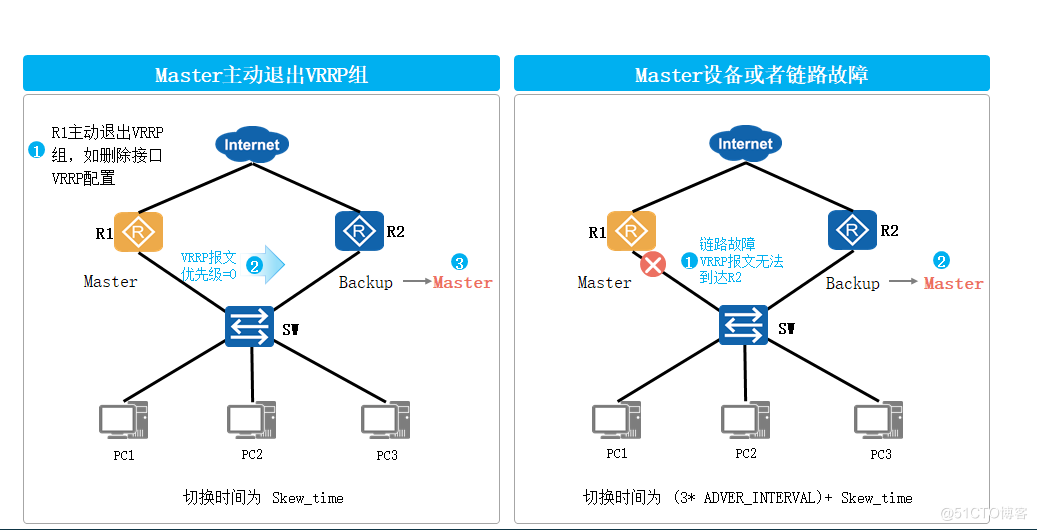

VRRP主备网关切换过程

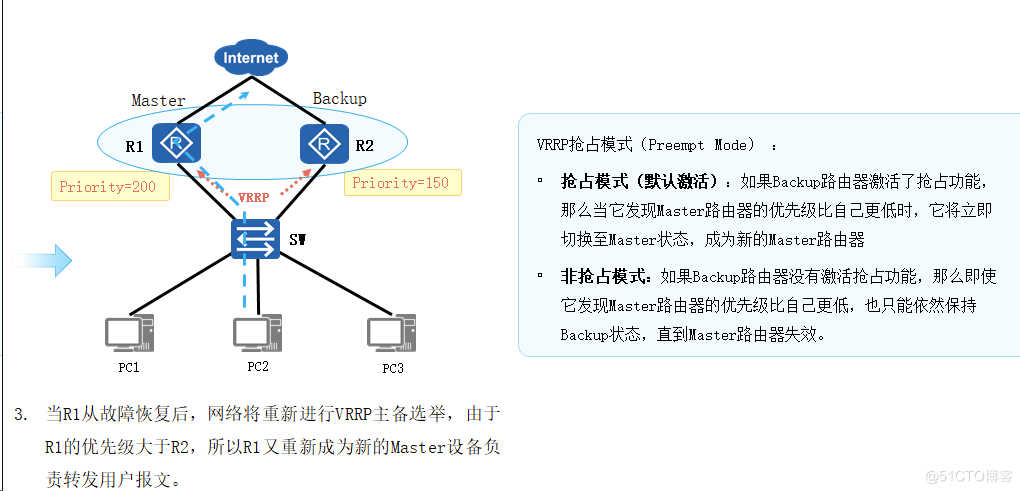

高优先级的备用路由器是否能够抢占具有较低优先级的Master路由器，使自己成为Master。缺省为抢占模式。注意：存在的例外情况是如果IP地址拥有者是可用的，则它总是处于抢占的状态，并成为Master设备。

抢占延时（Delay Time）：抢占延迟时间，默认为0，即立即抢占。

故障恢复后，立即抢占可能会导致流量中断，因为Router1的上行链路的路由协议可能未完成收敛，这种情况则需要配置Master设备的抢占延时。

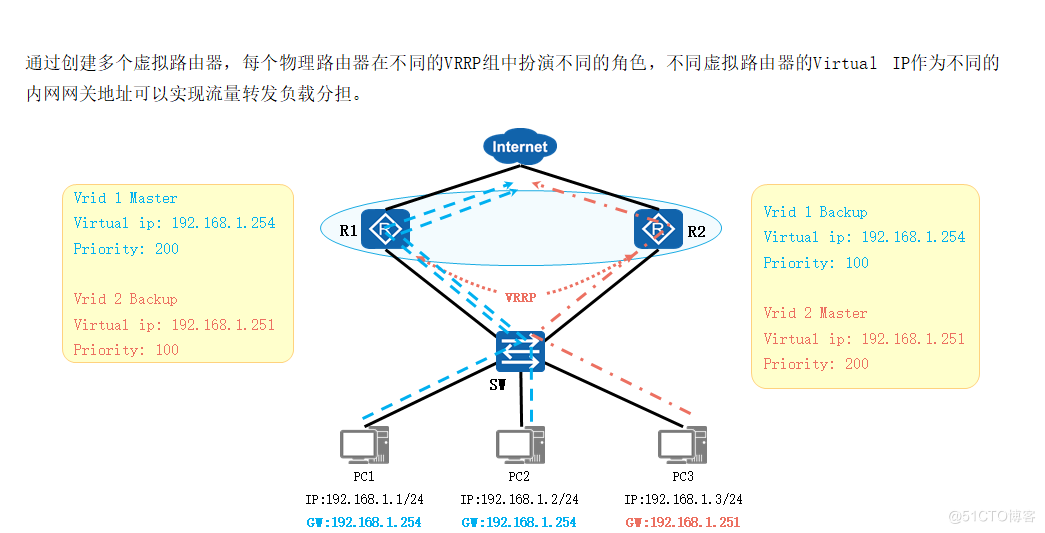

VRRP负载分担工作过程

业务转发，VRRP负载分担与VRRP主备备份的基本原理和报文协商过程都是相同的。对于每一个VRRP备份组，都包含一个Master设备和若干Backup设备。

与主备备份方式的不同点在于：负载分担方式需要建立多个VRRP备份组，各备份组的Master设备分担在不同设备上；单台设备可以加入多个备份组，在不同的备份组中扮演不同的角色。

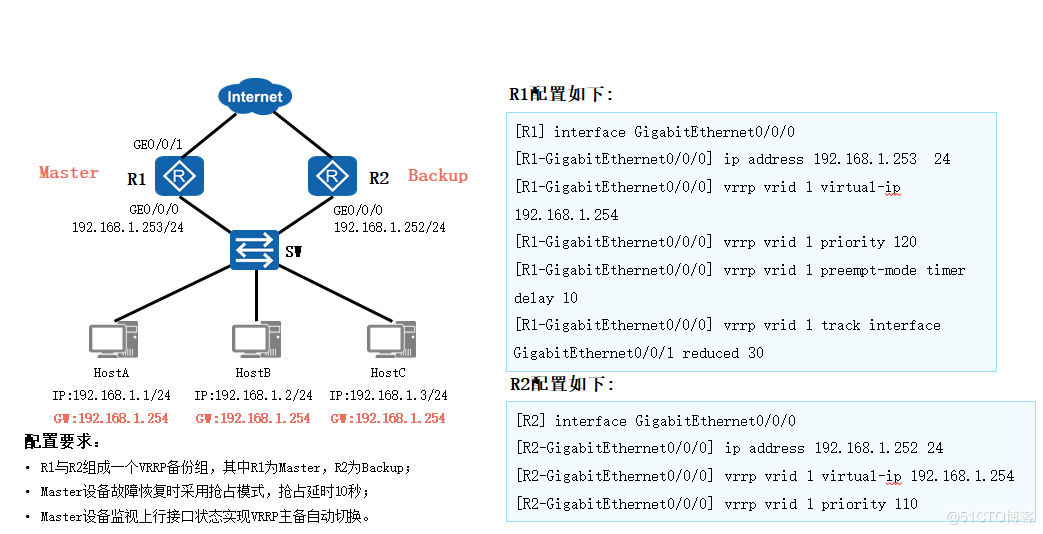

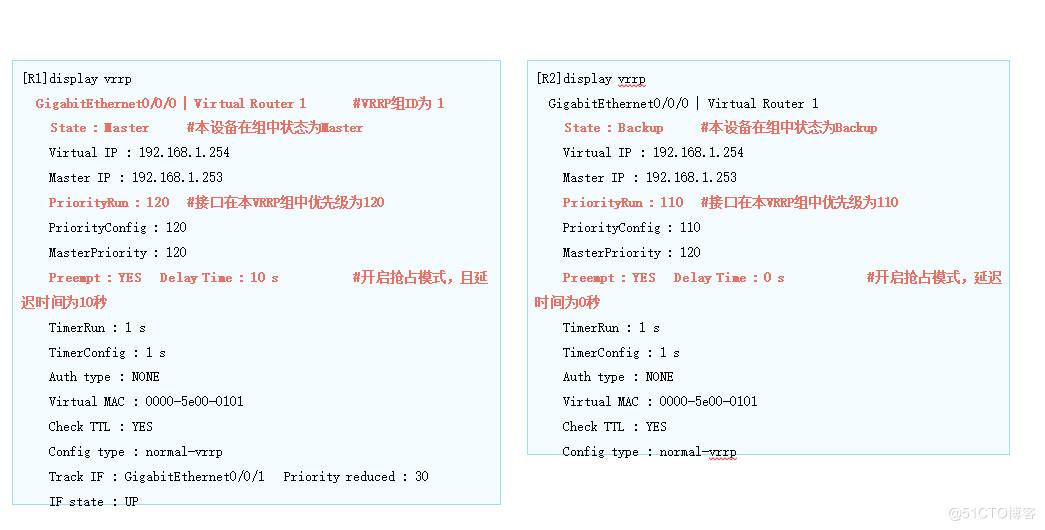

VRRP配置命令
