Vlan 作用
虚拟局域网VLAN可以隔离广播域。特点：不受地域限制。同一VLAN内的设备才能直接进行二层通信。不同vlan之间可以通过三层通信。
Vlan 标签 （Vlan tag）

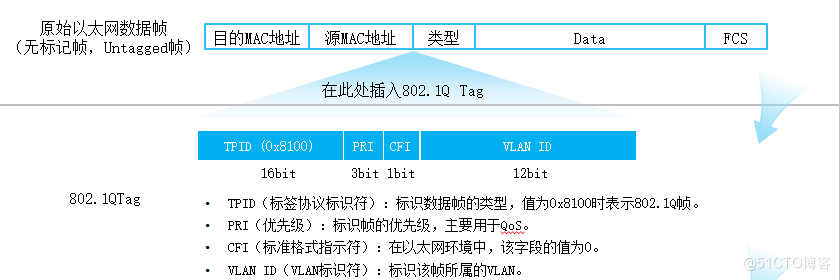

要使交换机能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。IEEE 802.1Q协议规定，在以太网数据帧中加入4个字节的VLAN标签，又称VLAN Tag，简称Tag。
基于接口的VLAN划分依赖于交换机的接口类型
- Access接口:交换机上常用来连接用户PC、服务器等终端设备的接口。Access接口所连接的这些设备的网卡往往只收发无标记帧。Access接口只能加入一个VLAN。
- Trunk接口:Trunk接口允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。Trunk接口常用于交换机之间的互联.
- Hybrid接口:Hybrid接口与Trunk接口类似，也允许多个VLAN的数据帧通过这些数据帧通过802.1Q Tag实现区分。用户可以灵活指定Hybrid接口在发送某个（或某些）VLAN的数据帧时是否携带Tag。
Access 接口
Trunk 接口
浅谈vlan中的pvid的作用
vlan 中的 pvid 其实就是处理标签的一种方式，在端口为 access 模式的时候 pvid=access 端口本身的 vlan，也无法单独配置

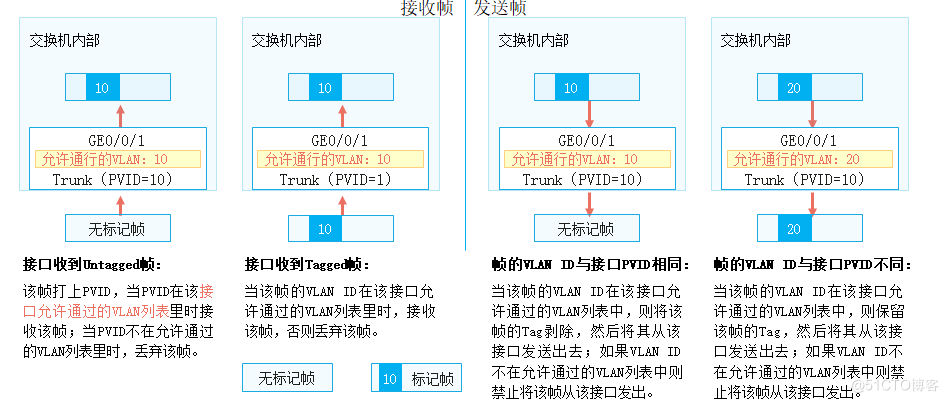

在端口为 trunk 的时候 pvid 是可以根据需求配置的，默认的 pvid=vlan1，而在 trunk 端口模式中，pvid 影响的是 trunk 端口双向的数据帧。在接收方向上 trunk 端口是对于没有标签的数据帧打上配置的 pvid 号（vlan号），至于有 vlan 标签的数据帧不归 pvid 管，归 port trunk-allow vlan x 管。在发送方向上trunk端口是对于 vlan 号和配置的 pvid 号相同的数据帧进行 untag 去掉 vlan 标签的操作（将之变为vlan1的数据帧，也就是没有vlan标签的普通的以太网数据帧）。

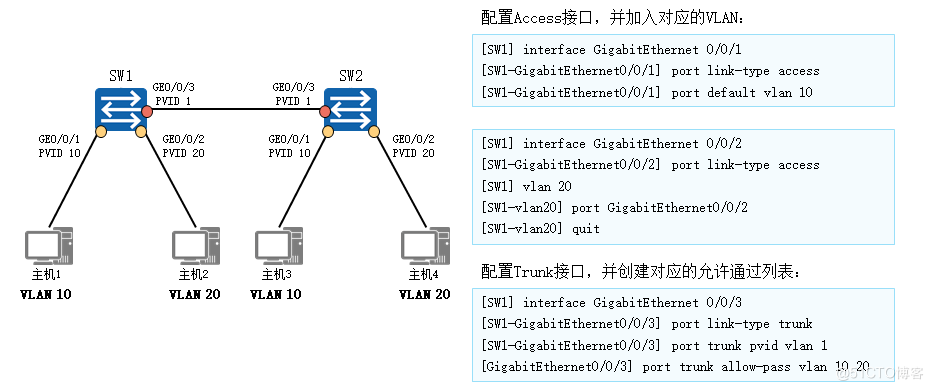

Vlan 基于接口划分及配置命令

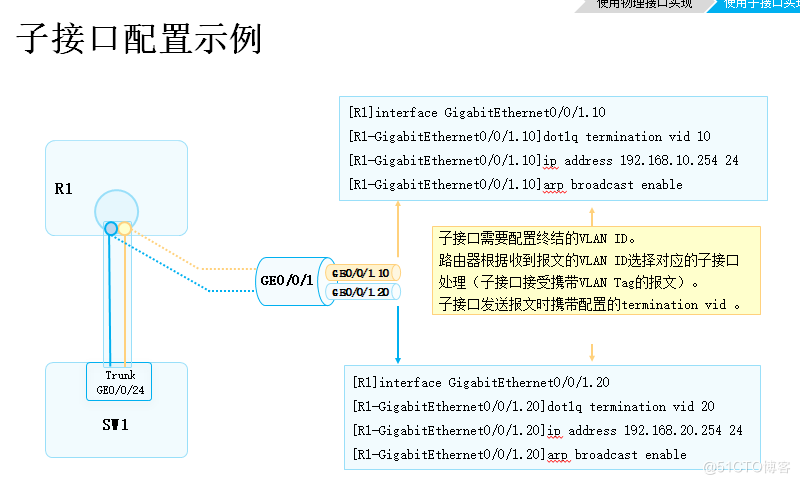

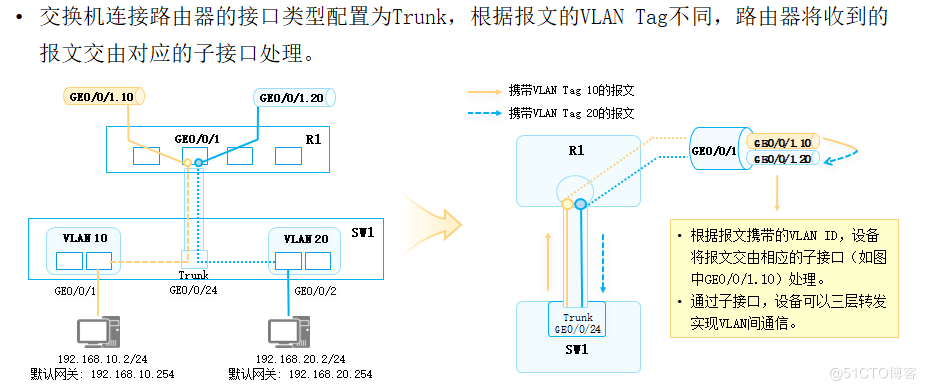

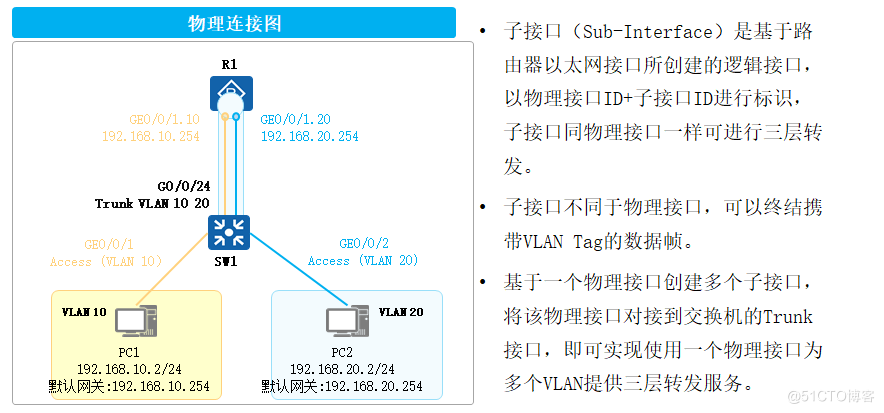

单臂路由实现 vlan 之间通信
二层交换机 vlan 之间的通信
LSW 12:
<HuaWei>system-view
[Huawei]sysname test
[test]vlan 10
[test-vlan10]description test
[test-vlan10]quit
#接口配置
[test]interface Ethernet0/0/1
[test-Ethernet0/0/1]port link-type access
[test-Ethernet0/0/1]port default vlan 10
[test-Ethernet0/0/1]quit
[test]interface e0/0/2
[test-Ethernet0/0/2]port link-type access
[test-Ethernet0/0/2]port default vlan 10
[test-Ethernet0/0/2]quit
[test]interface e0/0/3
[test-Ethernet0/0/3]port link-type trunk
[test-Ethernet0/0/3]port trunk allow-pass vlan 10
[test-Ethernet0/0/3]display port vlan
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Ethernet0/0/1 access 10 -
Ethernet0/0/2 access 10 -
Ethernet0/0/3 trunk 1 1 10
Ethernet0/0/4 hybrid 1 -
Ethernet0/0/5 hybrid 1 -
.......
LSW 13:
<Huawei>system-view
[Huawei]sysname technology
[technology]vlan 20
[technology-vlan20]description technology
[technology-vlan20]quit
#接口配置
[technology]interface e0/0/1
[technology-Ethernet0/0/1]port link-type access
[technology-Ethernet0/0/1]port default vlan 20
[technology-Ethernet0/0/1]quit
[technology]interface e0/0/2
[technology-Ethernet0/0/2]port link-type access
[technology-Ethernet0/0/2]port default vlan 20
[technology-Ethernet0/0/2]quit
[technology]interface e0/0/3
[technology-Ethernet0/0/3]port link-type trunk
[technology-Ethernet0/0/3]port trunk allow-pass vlan 20
[technology-Ethernet0/0/3]quit
[technology]display port vlan
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Ethernet0/0/1 access 20 -
Ethernet0/0/2 access 20 -
Ethernet0/0/3 trunk 1 1 20
Ethernet0/0/4 hybrid 1 -
Ethernet0/0/5 hybrid 1 -
........

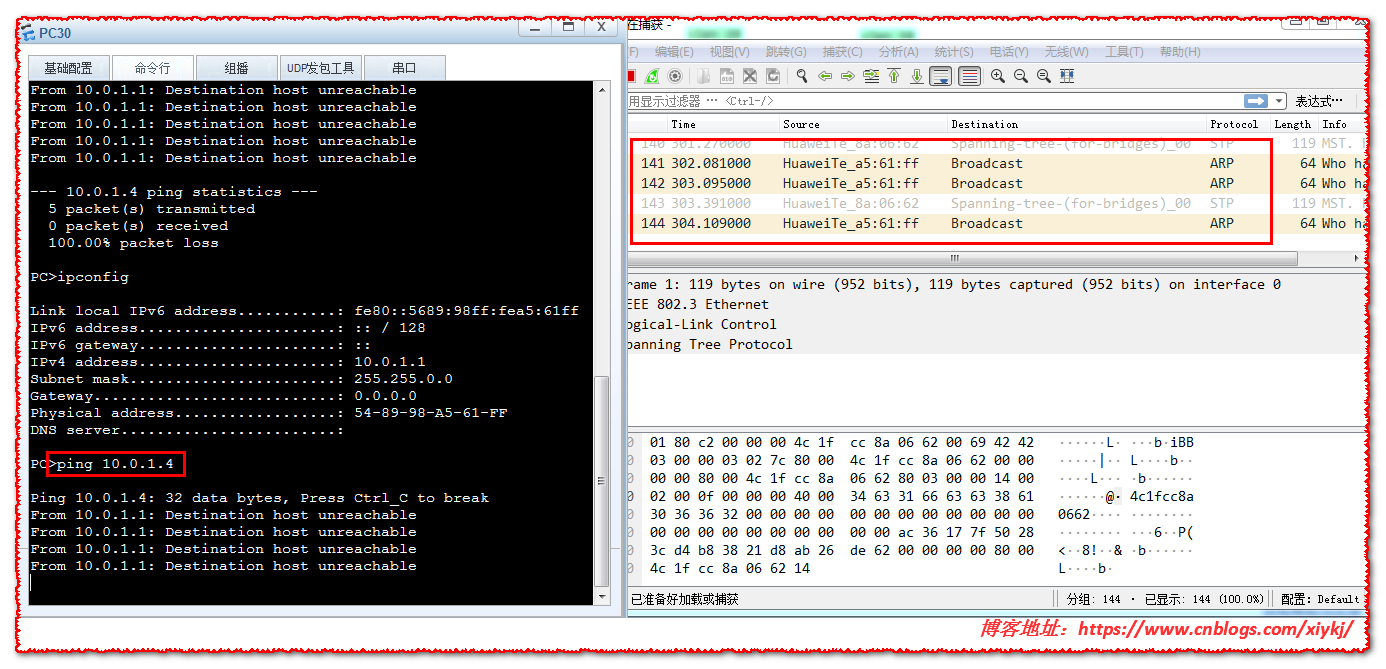

在PC 30上运行命令行窗口，ping 10.0.1.4发现是无法通讯的，在LSW 13交换机的 Ethernet0/0/3 口抓包是有ARP报文通过，但是交换机发现是报文VLAN标签是vlan 10的，所以交换机会丢弃这些数据包而不进行转发，在LSW 13交换机的 Ethernet0/0/2 口抓包是没有ARP报文经过
在LSW 12交换机上配置：
<test>system-view
[test]interface e0/0/3
[test-Ethernet0/0/3]port trunk pvid vlan 10 #剥掉vlan 10数据标签进行转发
[test-Ethernet0/0/3]display this
#
interface Ethernet0/0/3
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 10
#
return
在LSW 13交换机上配置：
<technology>system-view
[technology]interface e0/0/3
[technology-Ethernet0/0/3]port trunk pvid vlan 20 #剥掉vlan 20数据标签进行转发
科普交换机工作原理：
（1）同网段本身是可以直接通信的，是不同VLAN在阻碍他们之间的交流，可以把VLAN信息拿掉就可以恢复之间通信了
（2）VLAN标签：
- tag；带有vid的帧就叫tag，交换机发送的帧都带vlan信息
- untag；不带vid的帧，网卡发送的帧都不带vlan信息
（3）交换机转发原理：
- 在交换机内部端口间的通信，是必须带VLAN ID的，必须带标签！
- 默认情况，所有端口都在VLAN 1中,即所有端口 PVID = 1
- PVID 一个端口可以属于多个VLAN，但只能有一个PVID

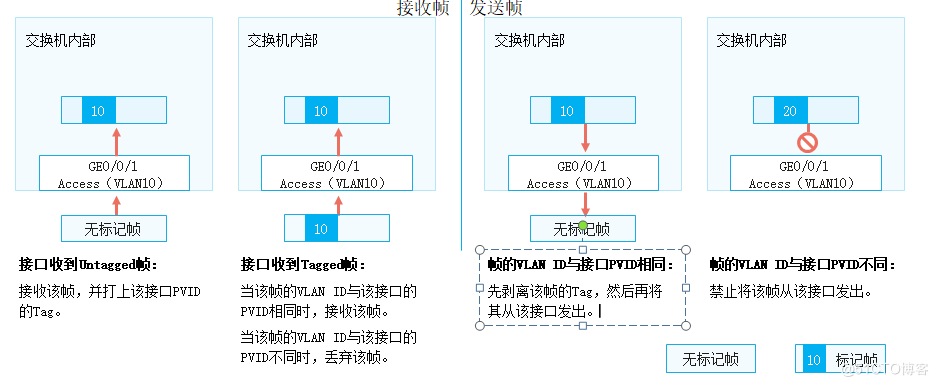

- acess端口收到不带tag的帧，打上pvid，进入交换机
- trunk端口，收到不带tag的帧，打上pvid，进入交换机
- trunk端口，发送 vid=PVID 的帧，剥离tag后发送，此时，该帧就变成网卡可以识别的帧
（4）数据包具体流向如下：

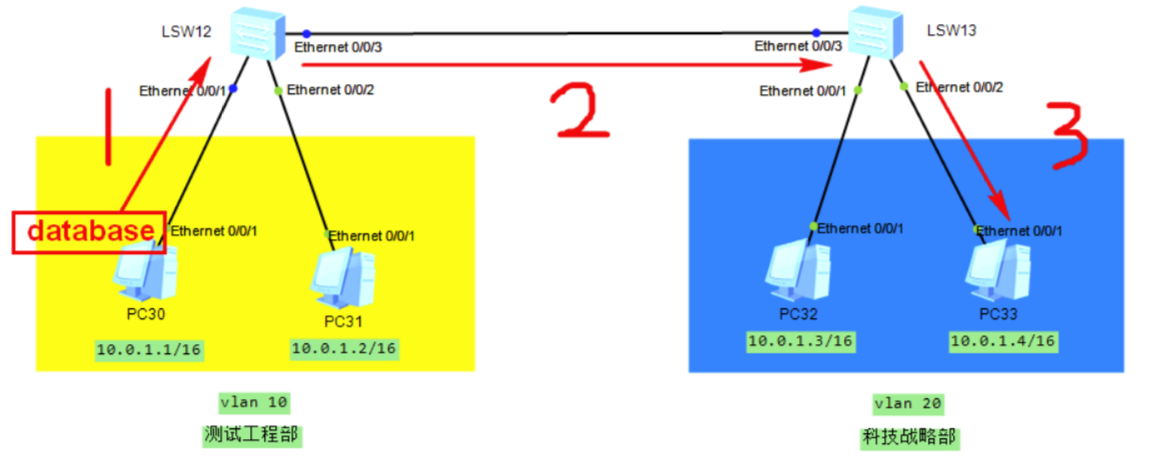

- 1，PC 30发送无tag帧进入交换机LSW 12的Ethernet 0/0/1，被打上vid=pvid=10的tag
- 2，经过LSW 12的Ethernet 0/0/3时，vid=10=pvid，剥离tag,发送给LSW 13
- 3，被剥离tag帧进入LSW 13的Ethernet 0/0/3，被打上vid=pvid=20的tag
- 4，vid=20的帧经过LSW 13的Ethernet 0/0/2，vid=20=pvid，剥离tag,发送给PC 33
- 5、PC 33收到无tag帧，可以识别，通信完成！

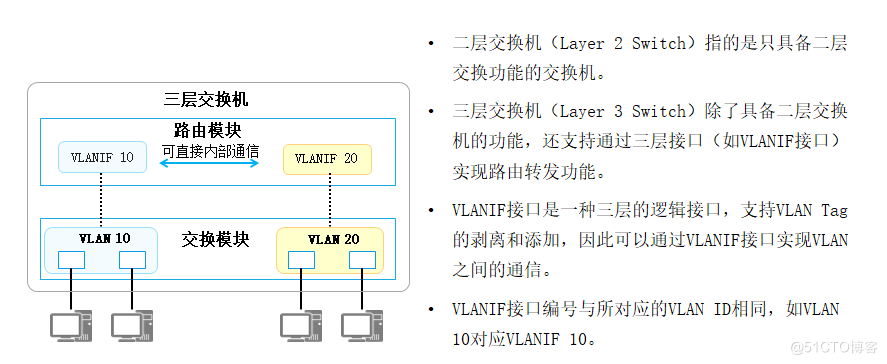

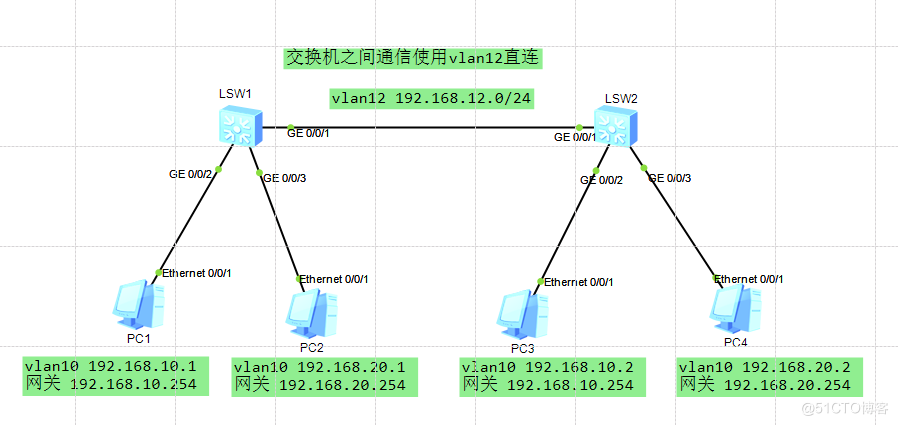

三层交换机 vlan 之间的通信
SW1：
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 12 20
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
interface GigabitEthernet0/0/3
pport link-type access
port default vlan 20
interface Vlanif 10
ip address 192.168.10.254 255.255.255.0
interface Vlanif 12
ip address 192.168.12.1 255.255.255.0
ip route-static 192.168.20.0 255.255.255.0 192.168.12.2
SW2
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 12 20
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
interface GigabitEthernet0/0/3
pport link-type access
port default vlan 20
interface Vlanif 20
ip address 192.168.20.254 255.255.255.0
interface Vlanif 12
ip address 192.168.12.2 255.255.255.0
ip route-static 192.168.10.0 255.255.255.0 192.168.12.1
